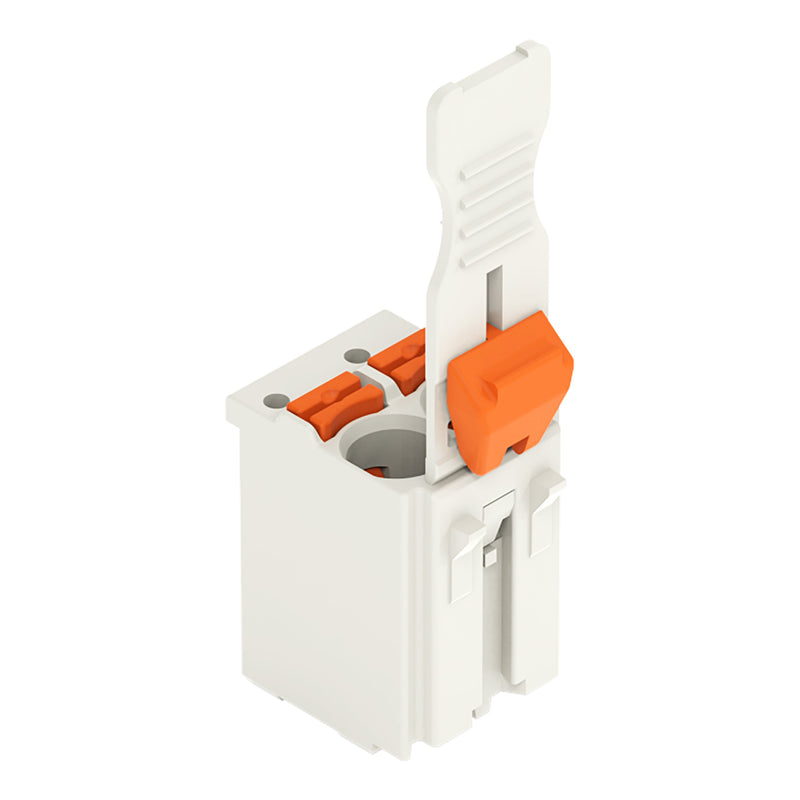

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2092-1102/002-1000 Push-inCAGECLAMP,lgr − 100 Stück

1-Leiter-Federleiste
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
2-polig
Griffplatte und Entriegelungsschieber
direkt bedruckt
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Rastermaß 5 mm

Bei dieser Federleiste/Buchse mit der Artikelnummer 2092-1102/002-1000 ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (10 x 35,4 x 14,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Über einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	13,4 mm
Tiefe	14,4 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2092-1102/002-1000 Push-inCAGECLAMP,lgr
