WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2022-112/000-006 CAGECLAMP,4mm²,bl − 25 Stück

1-Leiter-Federleiste
Push-in CAGE CLAMP®
4 mm²
Rastermaß 5,2 mm
12-polig
4,00 mm²
blau

Federleiste/Buchse Serie 2022, blau

Die Federleiste/Buchse (Artikelnummer 2022-112/000-006) ermöglicht eine ordentliche Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (62,4 x 40,5 x 22,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	12
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja

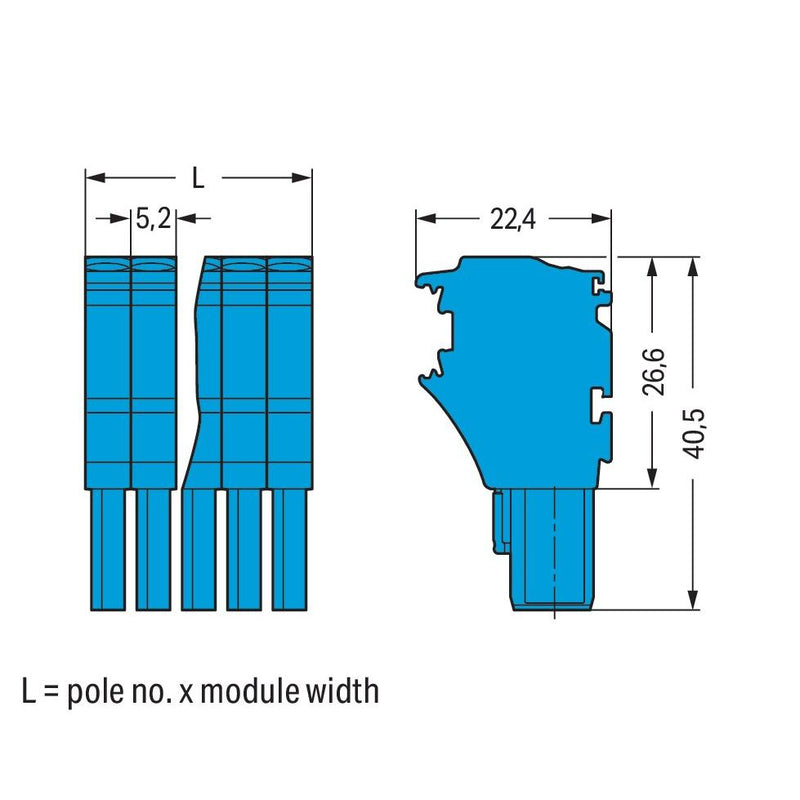

Breite	62,4 mm
Höhe	22,4 mm
Tiefe	40,5 mm
Abschlussplatte erforderlich	nein
Farbe	blau
Transparent	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2022-112/000-006 CAGECLAMP,4mm²,bl
