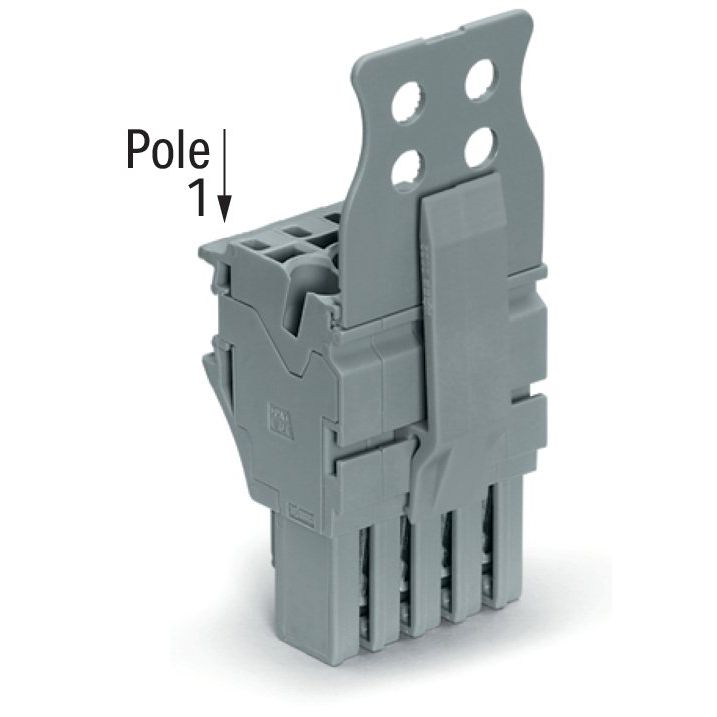

WAGO - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2022-101/142-006 CAGECLAMP,4mm²,bl − 200 Stück

1-Leiter-Federleiste
Push-in CAGE CLAMP®
4 mm²
Rastermaß 5,2 mm
1-polig
mittige Verriegelungsklinke
Zugentlastungsplatte
4,00 mm²
blau

Federleiste/Buchse Serie 2022 mit Betätigungswerkzeug

Die Federleiste/Buchse hat die Artikelnummer 2022-101/142-006 und ermöglicht eine reibungslose Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (5,2 x 56,5 x 27,2) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Die Zugentlastung ist eine Sicherheitsvorkehrung für angeschlossene Leiter und begünstigt die Führung.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	5,2 mm
Höhe	22,4 mm
Tiefe	56,5 mm
Abschlussplatte erforderlich	nein
Farbe	blau
Transparent	nein

Lieferumfang:
200 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2022-101/142-006 CAGECLAMP,4mm²,bl
