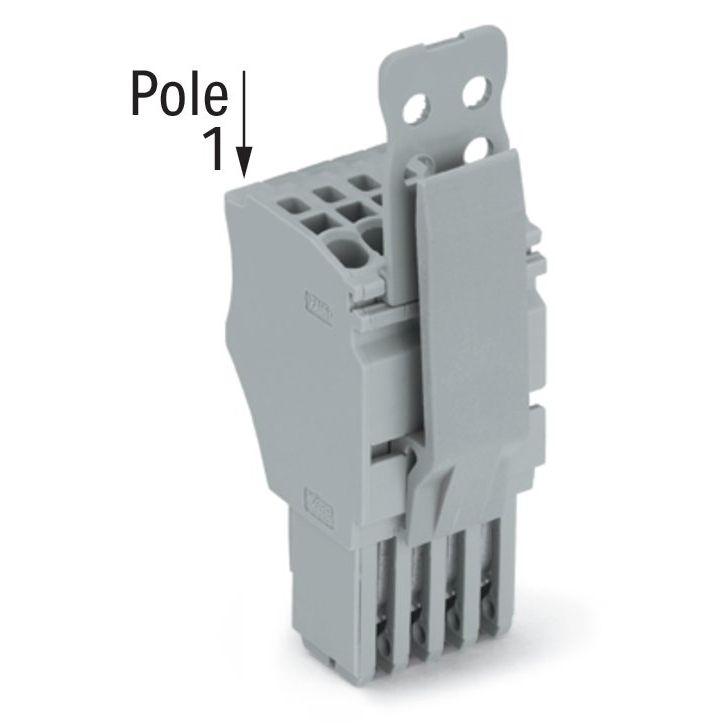

1-Leiter-Federleiste
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
3-polig
mittige Verriegelungsklinke
Zugentlastungsplatte
1,50 mm²
grau
Federleiste/Buchse Serie 2020, grau
Die Federleiste/Buchse hat die Artikelnummer 2020-103/142-000 und ermöglicht eine saubere ordentliche Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (11,2 x 56,5 x 27,2) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² ausgelegt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Die Zugentlastung sichert die angeschlossenen Leiter und begünstigt die Handhabung.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,14..1 mm² |
| Bemessungsstrom In |
13,5 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
3 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
11,19999999 mm |
| Höhe |
27,2 mm |
| Tiefe |
56,5 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Transparent |
nein |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Federleiste 2020-103/142-000 CAGECLAMP,1,5mm²,gr
