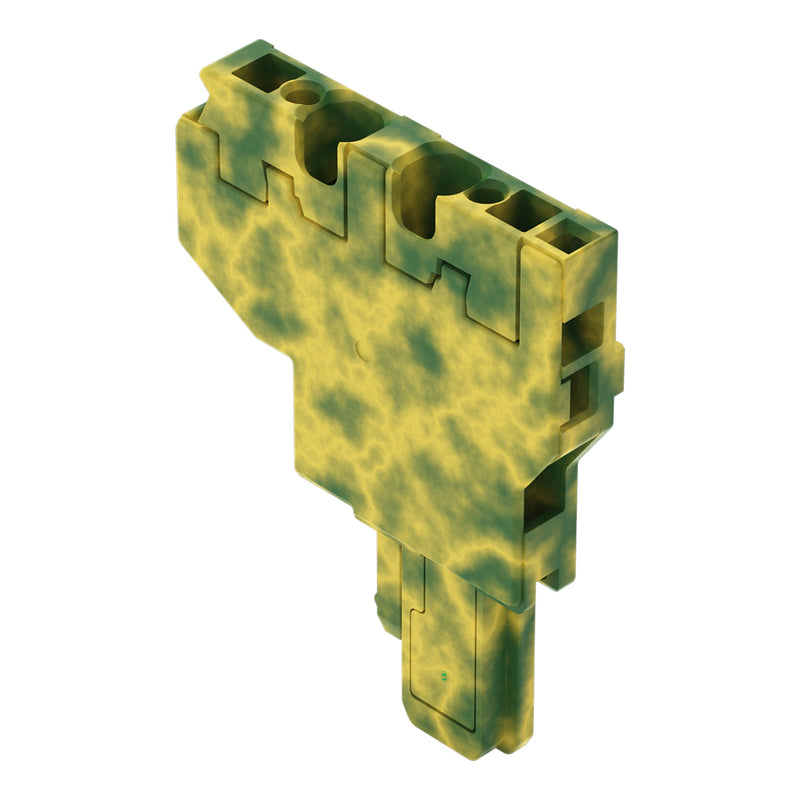

WAGO - Ein- und mehrpolige Klemmenleiste 1 Leiter-Endmodul 769-503/000-016 grün-gelb − 250 Stück

1-Leiter-Federleisten-Endmodul
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
4,00 mm²
grün-gelb

Federleiste/Buchse Serie 769, grün-gelb

Bei dieser Federleiste/Buchse (Artikelnummer 769-503/000-016) ist eine saubere Elektroinstallation der Schwerpunkt. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (5 x 45,2 x 18,3) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	5 mm
Höhe	18,3 mm
Tiefe	45,2 mm
Abschlussplatte erforderlich	nein
Farbe	grün/gelb
Transparent	nein

Lieferumfang:
250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1 Leiter-Endmodul 769-503/000-016 grün-gelb
