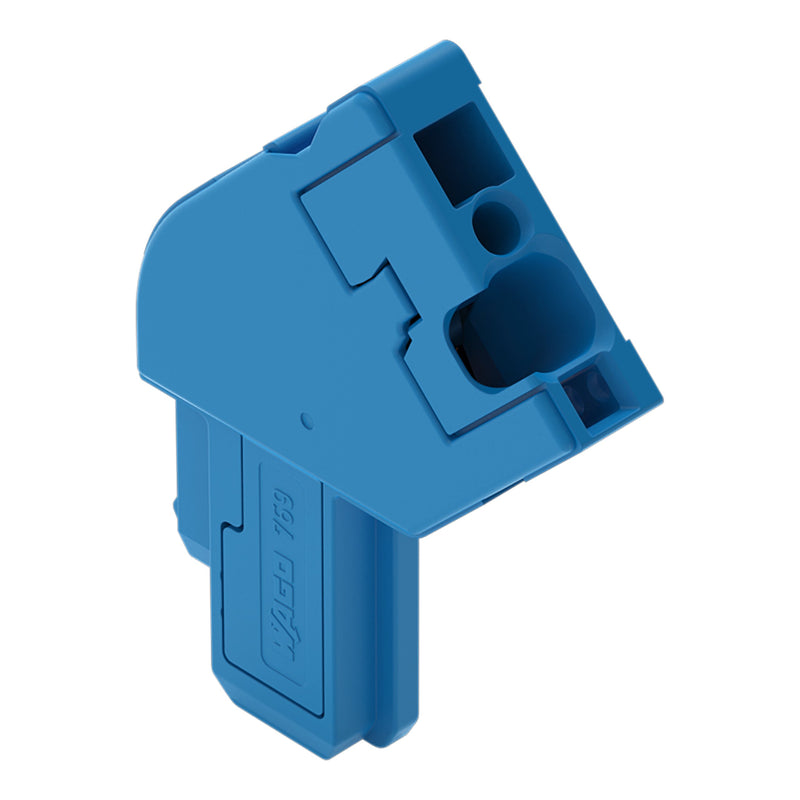

1-Leiter-Federleisten-Anfangsmodul
abgewinkelt
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
mit integrierter Abschlussplatte
4,00 mm²
blau
Federleiste/Buchse Serie 769 mit CAGE CLAMP®
Die Federleiste/Buchse hat die Artikelnummer 769-512/000-006 und ermöglicht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (5 x 37,1 x 26,5) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..4 mm² |
| Bemessungsstrom In |
32 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
1 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
5 mm |
| Höhe |
26,5 mm |
| Tiefe |
37,1 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
blau |
| Transparent |
nein |
Lieferumfang:
250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Anfangsmodul 769-512/000-006
