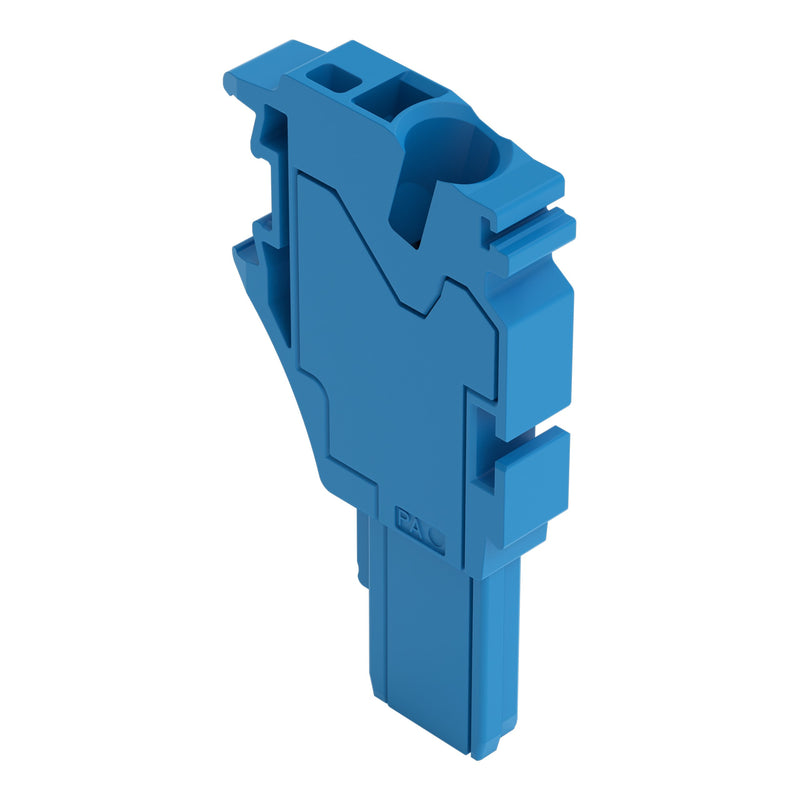

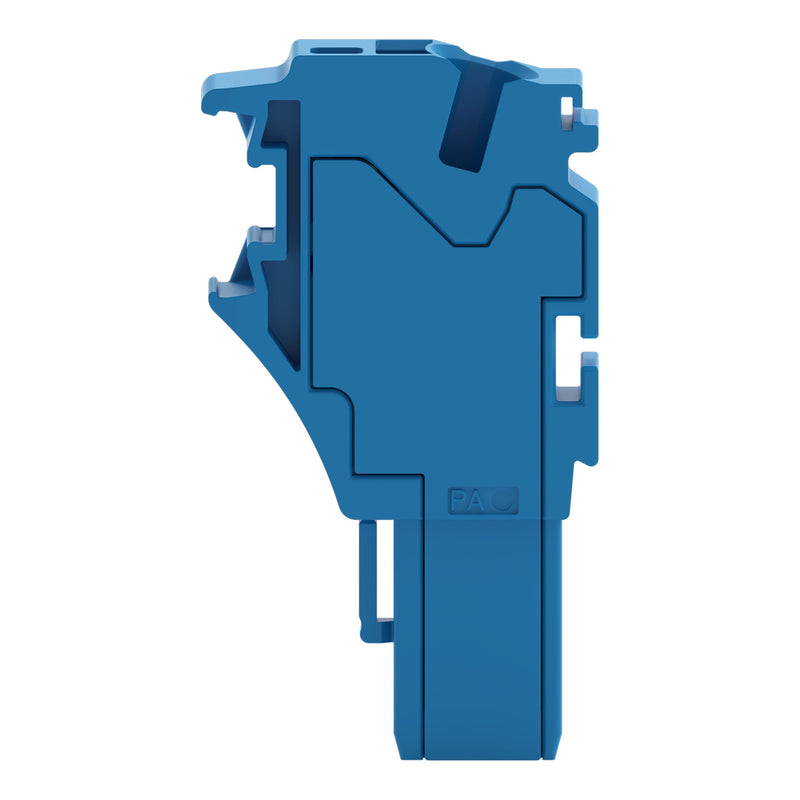

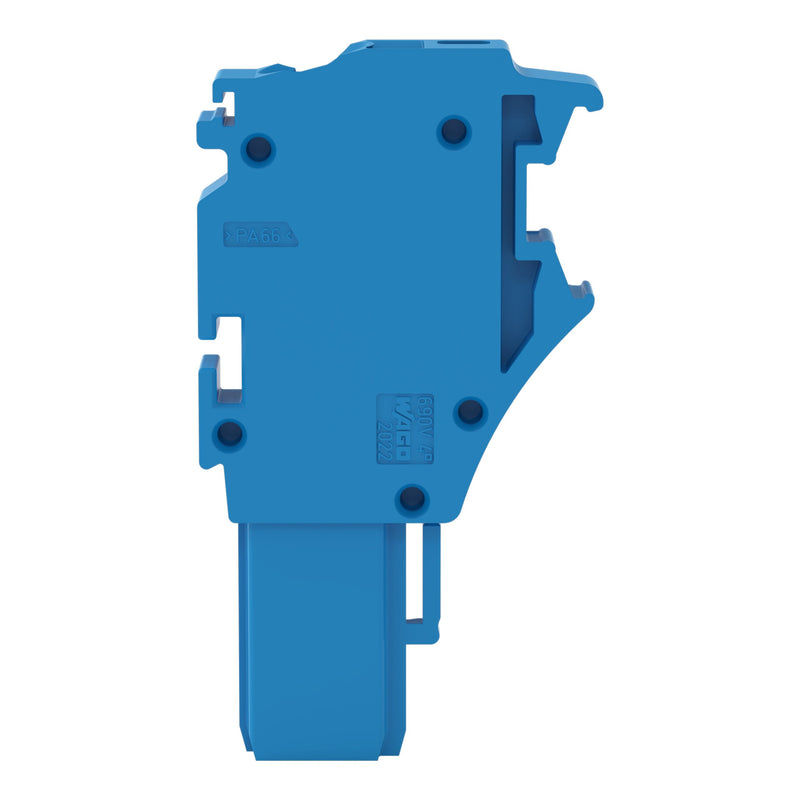

1-Leiter-Federleisten-Anfangsmodul
Push-in CAGE CLAMP®
4 mm²
Rastermaß 5,2 mm
1-polig
mit integrierter Abschlussplatte
4,00 mm²
blau
Federleiste/Buchse Serie 2022 mit Push-in CAGE CLAMP®
Die Federleiste/Buchse hat die Artikelnummer 2022-164 und ermöglicht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 10 bis 12 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (5,2 x 40,5 x 22,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
24 A |
| Bemessungsspannung |
690 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
1 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
ja |
| Breite |
5,2 mm |
| Höhe |
22,4 mm |
| Tiefe |
40,5 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
blau |
| Transparent |
nein |
Lieferumfang:
250 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste 1-Leiter-Anfangsmodul 2022-164 CAGECLAMP,4mm²,blau
