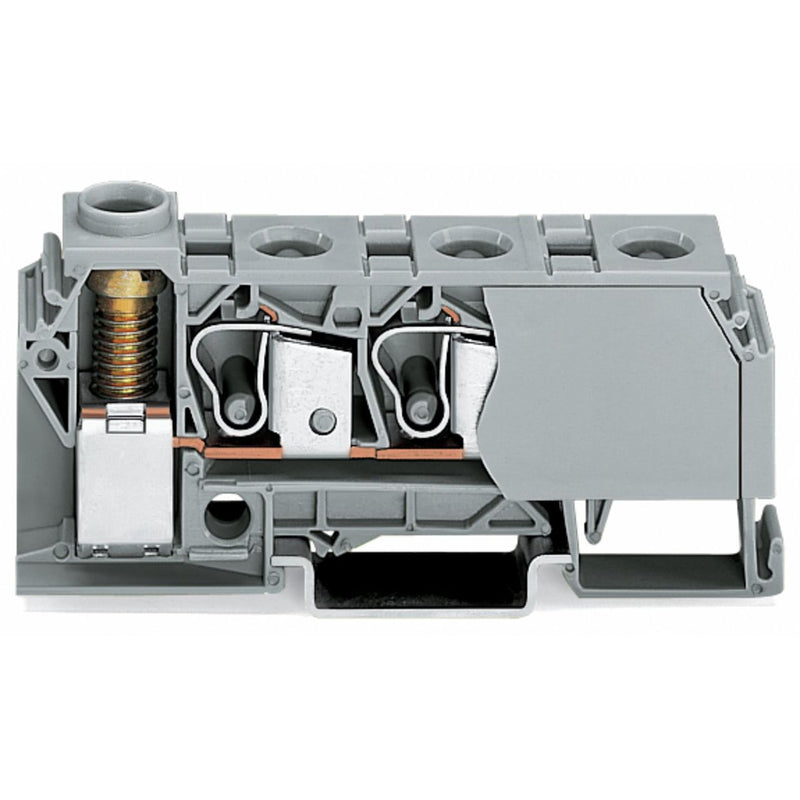

WAGO - Durchgangs-Reihenklemme Verteilerklemme 284-624 0,2-10mmq blau

Verteilerklemme
10 mm²
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
Schraubanschluss und CAGE CLAMP®
3 x CAGE CLAMP®-Anschluss 10 mm²
1 x Schraubanschluss 35 mm²
10,00 mm²
blau

Verteilerklemme Serie 284 mit Betätigungswerkzeug

Die Verteilerklemme hat die Artikelnummer 284-624 und schafft eine saubere ordentliche Elektroinstallation. Bei dieser Verteilerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 14 mm  erforderlich. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt ist mit der CAGE CLAMP®- wie auch Schraubanschluss-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Bei einem Schraubanschluss ist das Anziehen der Schraube mit dem vorgegebenen Drehmoment erforderlich. Dadurch wird eine sichere physische und elektrische Verbindung der angeschlossenen Leiter ermöglicht. In Abhängigkeit von der Leiterart eignet sich die Verteilerklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm² zum einen und für Leiterquerschnitte von 6 mm² bis 35 mm² zum anderen. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..10 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	17,5 mm
Höhe	89 mm
Tiefe	39,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 284-624 0,2-10mmq blau
