Verteilerklemme
10 mm²
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
Schraubanschluss und CAGE CLAMP®
3 x CAGE CLAMP®-Anschluss 10 mm²
1 x Schraubanschluss 35 mm²
10,00 mm²
grau

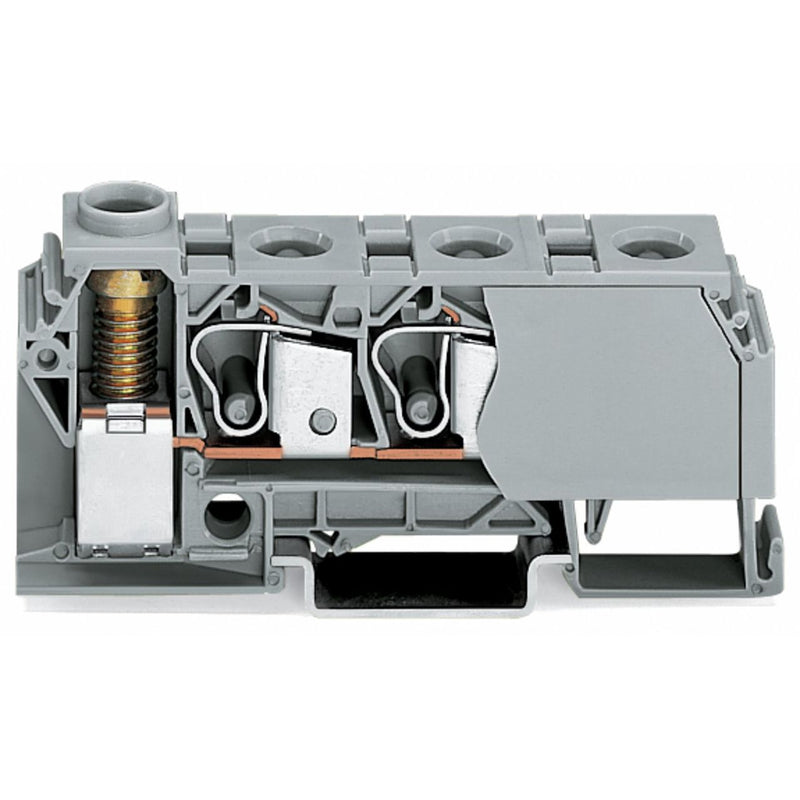

Verteilerklemme Serie 284, grau
Bei dieser Verteilerklemme mit der Artikelnummer 284-621 ist eine reibungslose Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Verteilerklemme Abisolierlängen von 12 bis 14 mm benötigt. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt basiert auf der CAGE CLAMP®- sowie die Schraubanschluss-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Eine zuverlässige Verbindung wird durch den Schraubanschluss gewährleistet, sofern die Schraube mit dem vorgesehenen Drehmoment festgezogen wird. Diese Anschlusstechnik ermöglicht es, alle Arten von Leitern zu verbinden. In Abhängigkeit von der Leiterart ist diese Verteilerklemme gemacht für Leiterquerschnitte von 0,2 mm² bis 10 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 35 mm² zum anderen. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,2..10 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,2..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..10 mm² |
| Bemessungsstrom In |
125 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
3 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

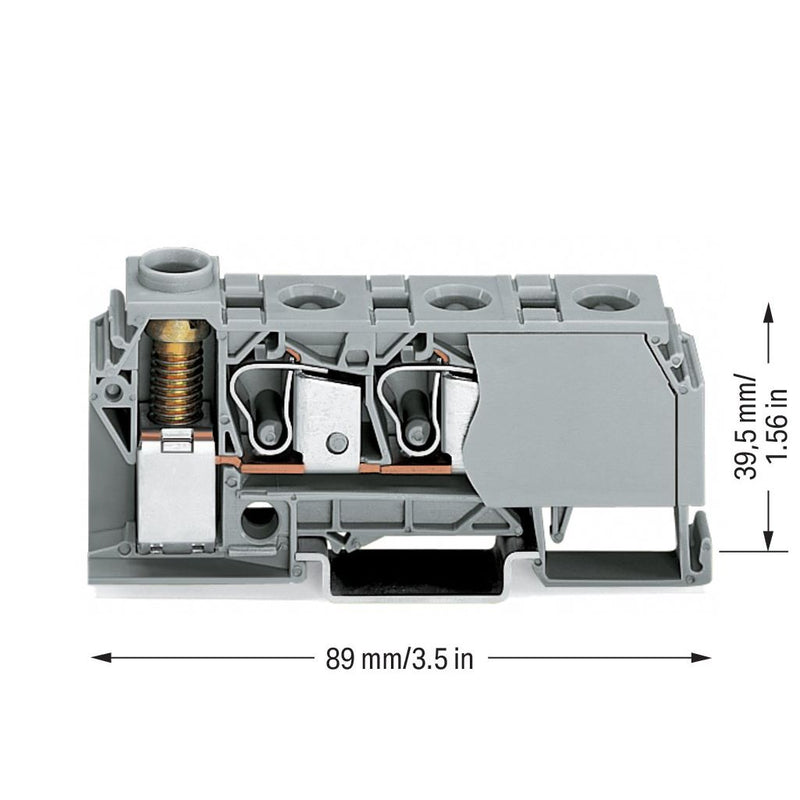

| Breite |
17,5 mm |
| Höhe |
89 mm |
| Tiefe |
39,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 284-621 0,2-10mmq grau
