WAGO - Durchgangs-Reihenklemme Verteilerklemme 2216-8033 − 7 Stück

Verteilerklemme
mit Drücker
1 x 16 mm² / 6 x 4 mm²
mit integrierter Abschlussplatte
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
rot

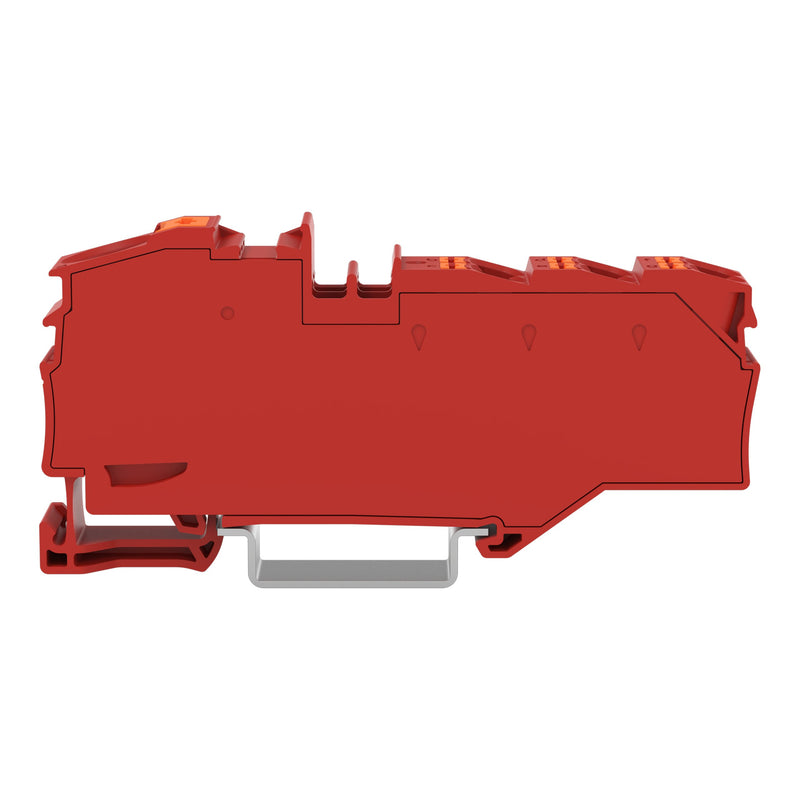

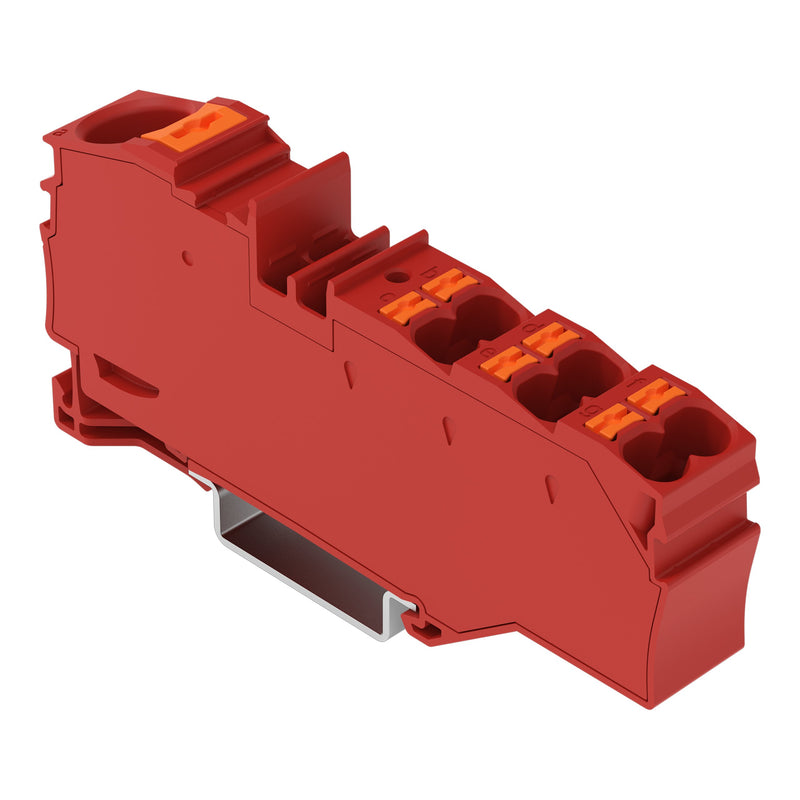

Verteilerklemme Serie 2216, rot

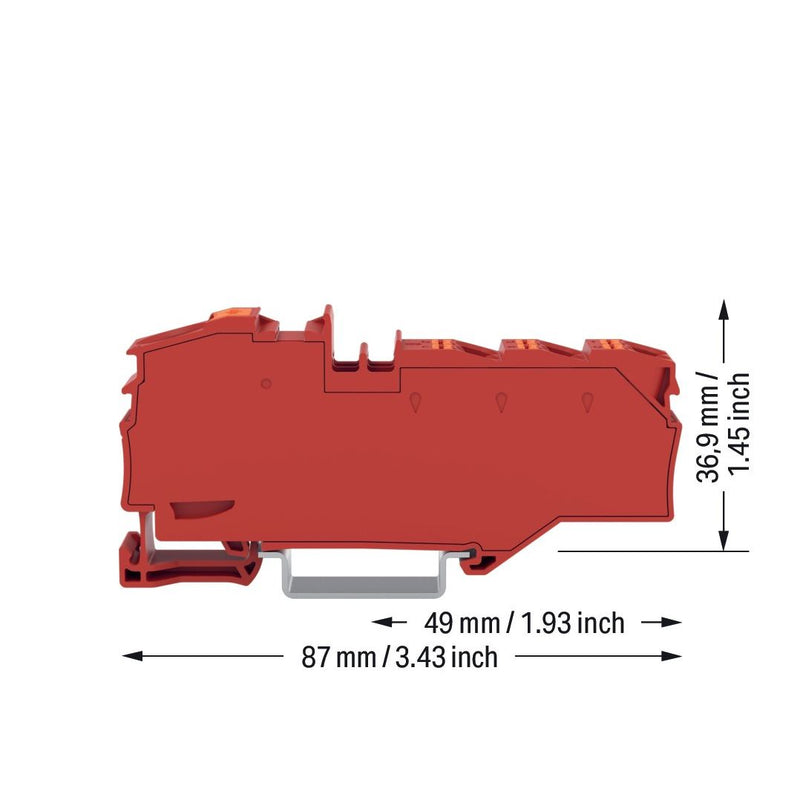

Die Verteilerklemme mit der Artikelnummer 2216-8033 verspricht eine fehlerfreie Elektroinstallation. Diese Verteilerklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt verwendet die Push-in CAGE CLAMP®- sowie die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (12,8 x 87 x 43,5) mm. In Abhängigkeit von der Leiterart ist die Verteilerklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 6 mm² zum anderen gemacht. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB® S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	7
Geeignet für Leiterwerkstoff	Kupfer
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	sonstige
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	12,8 mm
Höhe	87 mm
Tiefe	43,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
7 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 2216-8033
