Verteilerklemme
mit Drücker
1 x 6 mm² / 6 x 1,5 mm²
mit integrierter Abschlussplatte
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
schwarz

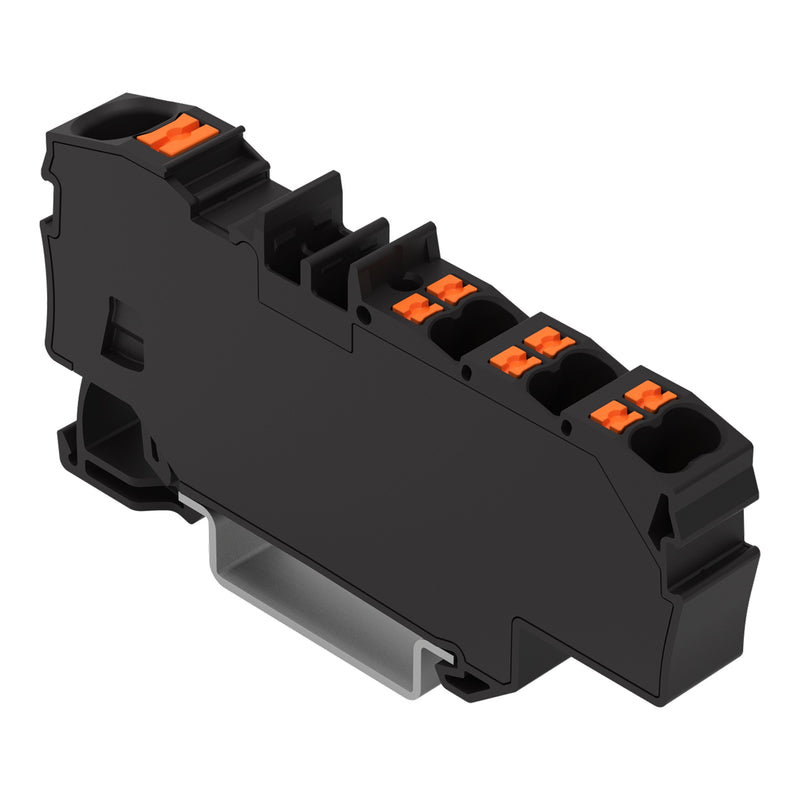

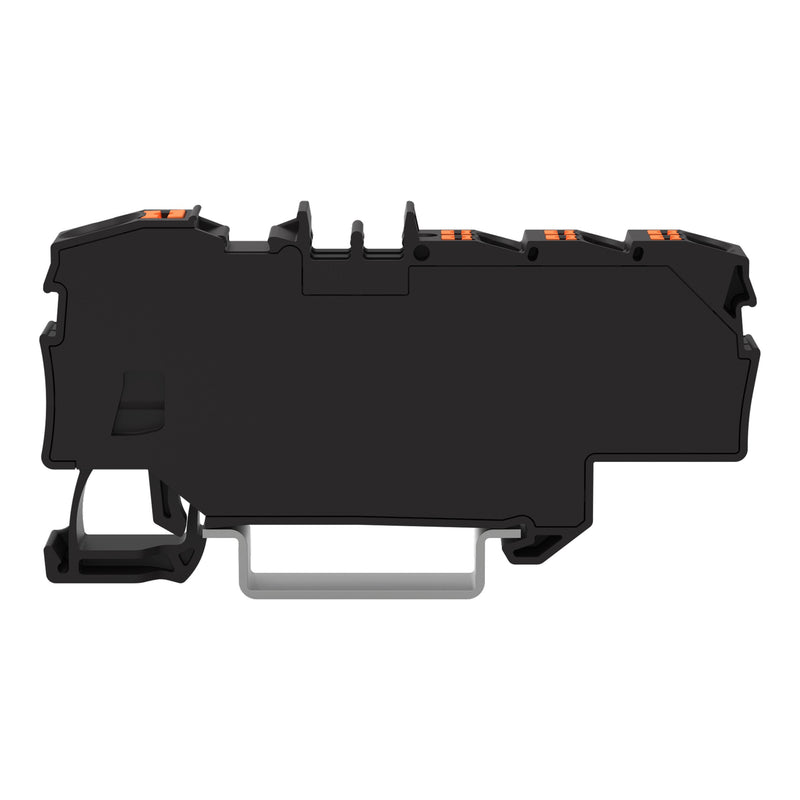

Verteilerklemme Serie 2206, schwarz
Die Verteilerklemme (Artikelnummer 2206-8035) ermöglicht eine ordentliche Elektroinstallation. Bei dieser Verteilerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm erforderlich. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt basiert auf der Push-in CAGE CLAMP®- und Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist diese Verteilerklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² zum einen und für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² zum anderen gemacht. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB® S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
1,5..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
1..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..6 mm² |
| Bemessungsstrom In |
41 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
7 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

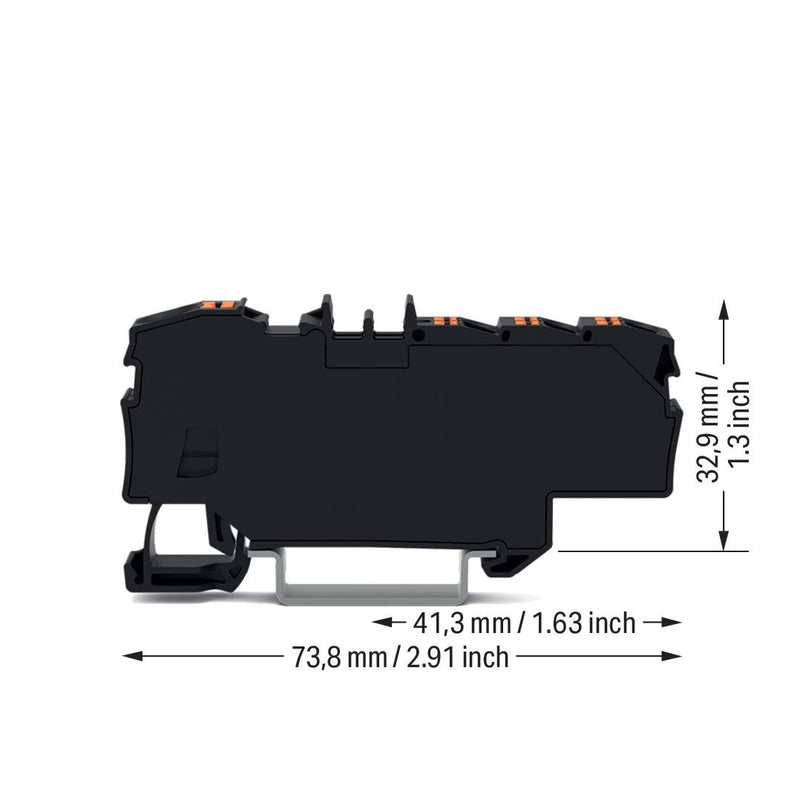

| Breite |
9 mm |
| Höhe |
73,8 mm |
| Tiefe |
32,9 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
nein |
| Farbe |
schwarz |
| Etagen intern gebrückt |
nein |
Lieferumfang:
12 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 2206-8035 1x6qmm/6x1,5qmm, sw
