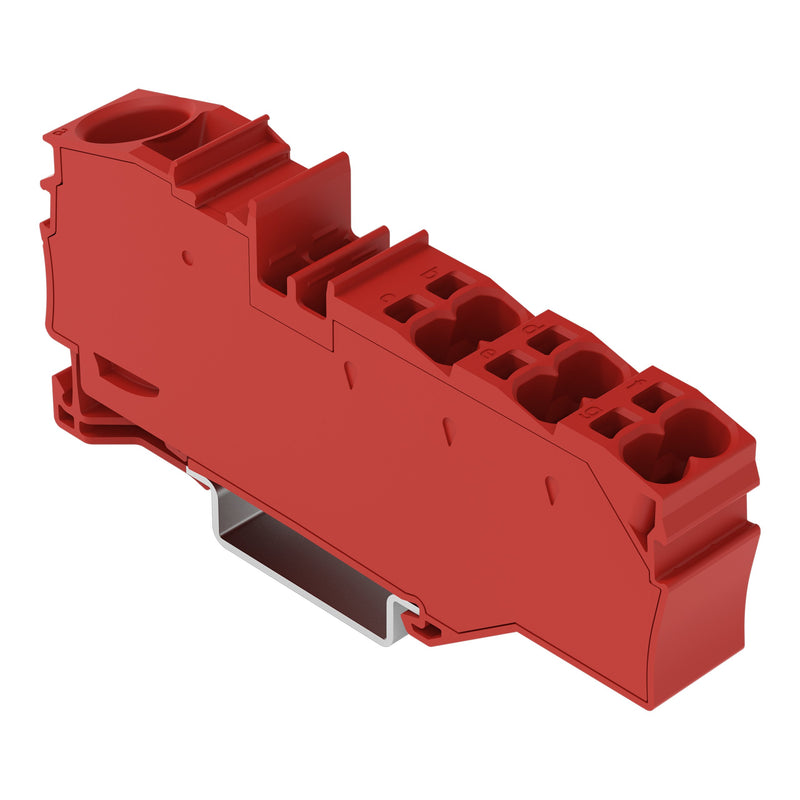

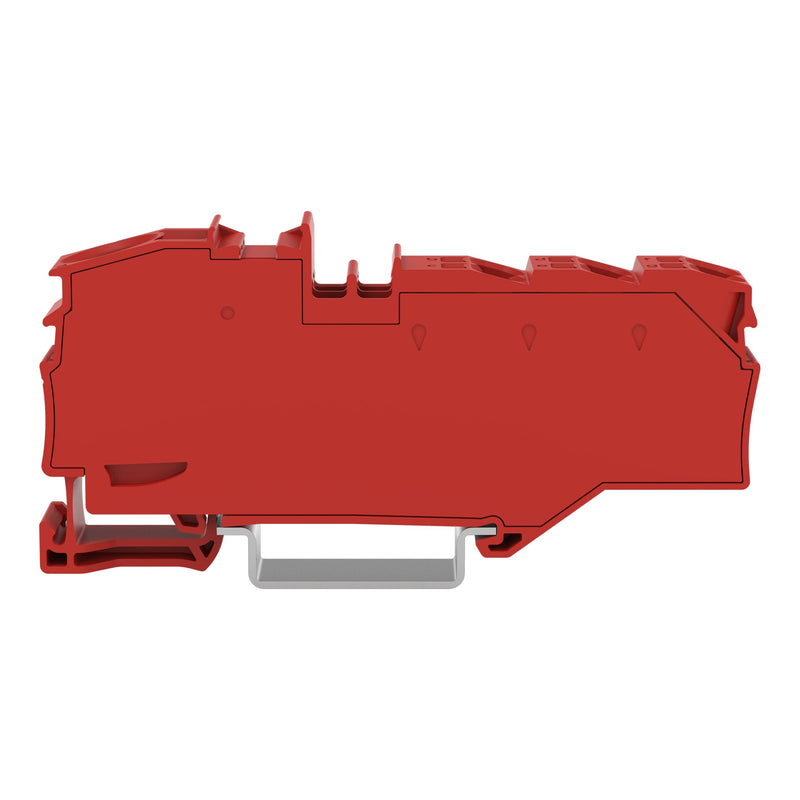

Verteilerklemme
mit Betätigungsöffnung
1 x 16 mm² / 6 x 4 mm²
mit integrierter Abschlussplatte
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
rot
Verteilerklemme Serie 2016 mit Betätigungswerkzeug

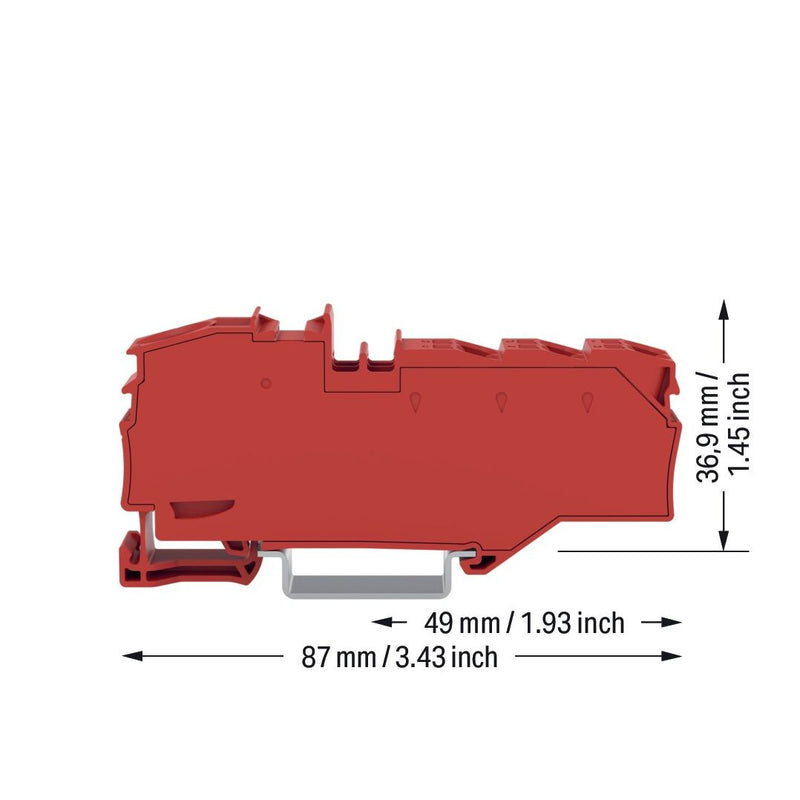

Die Verteilerklemme mit der Artikelnummer 2016-8033 bietet eine fehlerfreie Elektroinstallation. Diese Verteilerklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Bei diesem Produkt kommt die Push-in CAGE CLAMP®- und Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (12,8 x 87 x 43,5) mm. In Abhängigkeit von der Leiterart ist diese Verteilerklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 16 mm² zum und für Leiterquerschnitte von 0,5 mm² bis 6 mm² zum anderen. Durch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..16 mm² |
| Bemessungsstrom In |
76 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
7 |
| Geeignet für Leiterwerkstoff |
Kupfer |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
sonstige |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
12,8 mm |
| Höhe |
87 mm |
| Tiefe |
43,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
nein |
| Farbe |
rot |
| Etagen intern gebrückt |
nein |
Lieferumfang:
7 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 2016-8033
