Verteilerklemme
mit Betätigungsöffnung
1 x 6 mm² / 6 x 1,5 mm²
mit integrierter Abschlussplatte
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grau

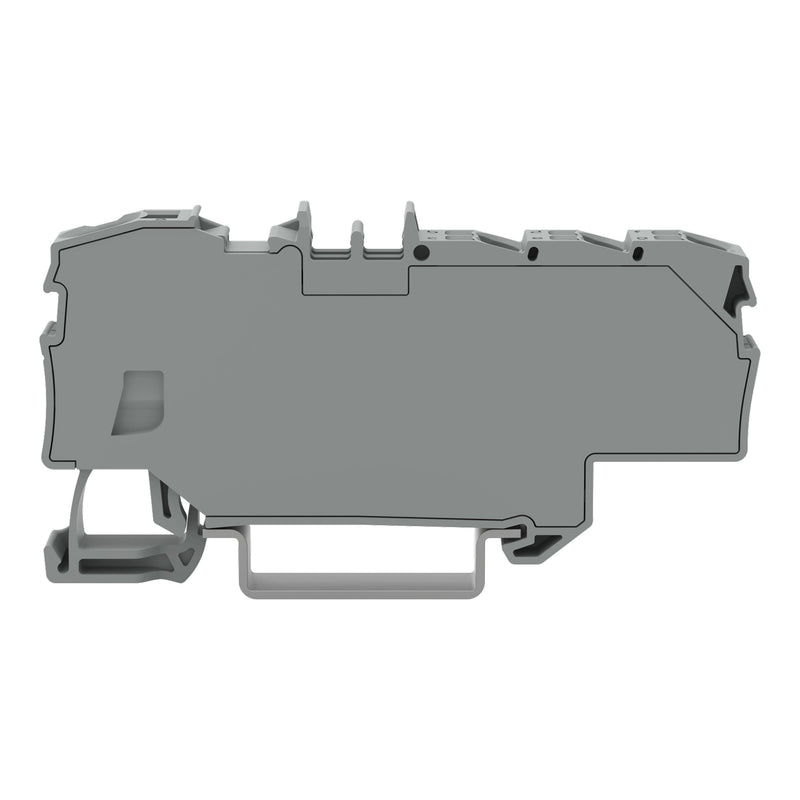

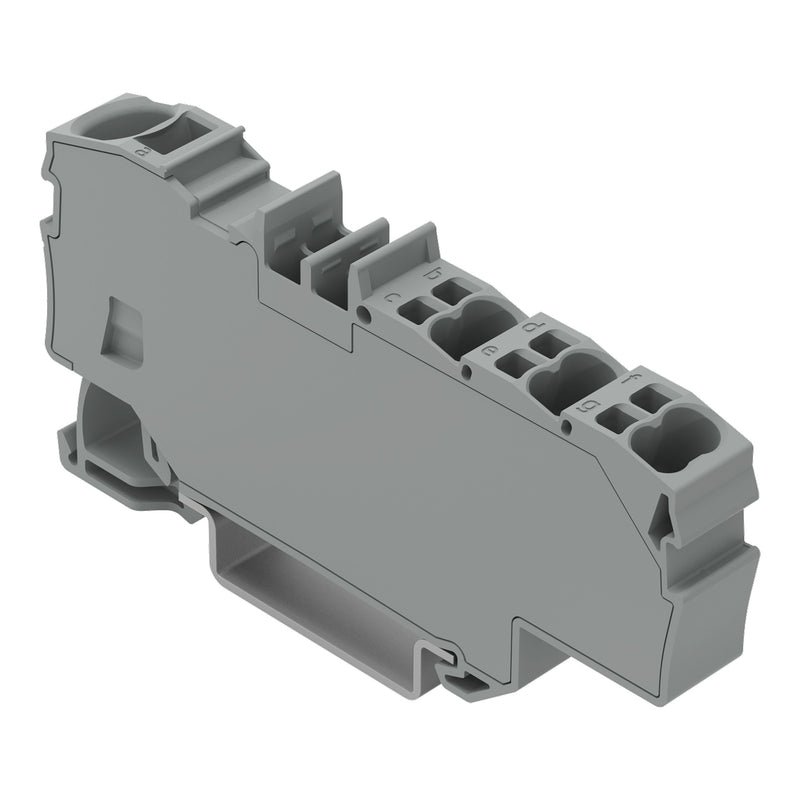

Verteilerklemme Serie 2006 mit Betätigungswerkzeug
Die Verteilerklemme mit der Artikelnummer 2006-8031 bietet eine ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Verteilerklemme Abisolierlängen von 13 bis 15 mm benötigt. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt ist mit der Push-in CAGE CLAMP®- sowie die Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Verteilerklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² zum einen und für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² zum anderen ausgelegt. Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsvarianten: Hebel, Drücker oder Betätigungsöffnung.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
1,5..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..6 mm² |
| Bemessungsstrom In |
41 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
7 |
| Geeignet für Leiterwerkstoff |
Kupfer |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

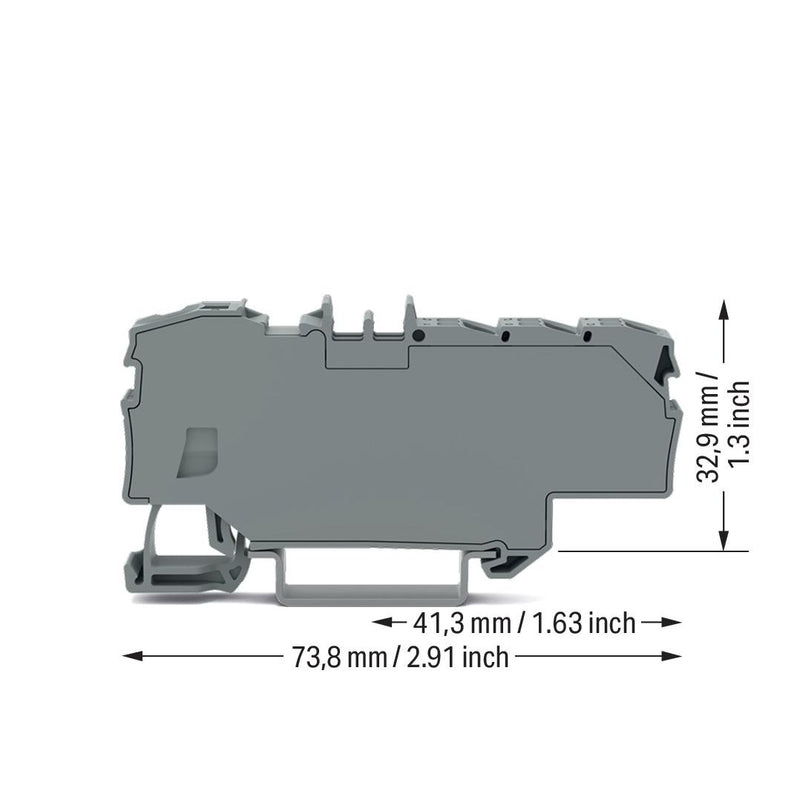

| Breite |
9 mm |
| Höhe |
73,8 mm |
| Tiefe |
32,9 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
12 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Verteilerklemme 2006-8031 1x6qmm/6x1,5qmm, gr
