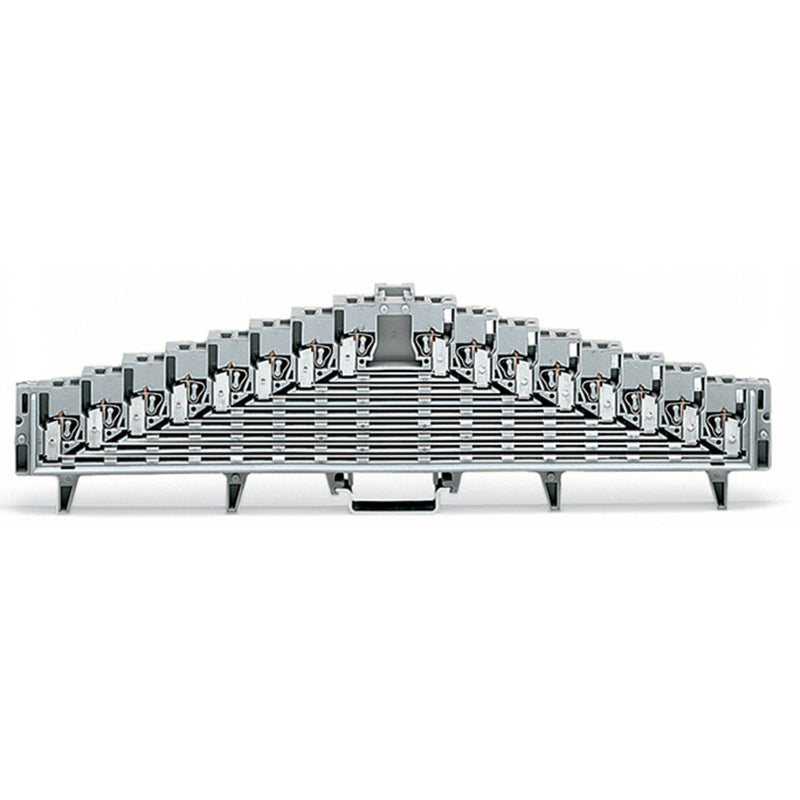

WAGO - Durchgangs-Reihenklemme Rangierklemme 727-120 8-Etagen − 25 Stück

8-Etagen-Rangierklemme
ohne Rasthaken
ein Potential je Ebene
mit Prüföffnung Ø 2,3 mm
für Tragschiene 35 x 7,5
1,5 mm²
grau

Rangierklemme Serie 727 mit Betätigungswerkzeug

Die Rangierklemme mit der Artikelnummer 727-120 verspricht eine reibungslose Elektroinstallation. Diese Rangierklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 10 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Rangierklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 1,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	8
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	226 mm
Tiefe	58,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Rangierklemme 727-120 8-Etagen

Keine Downloads vorhanden.
