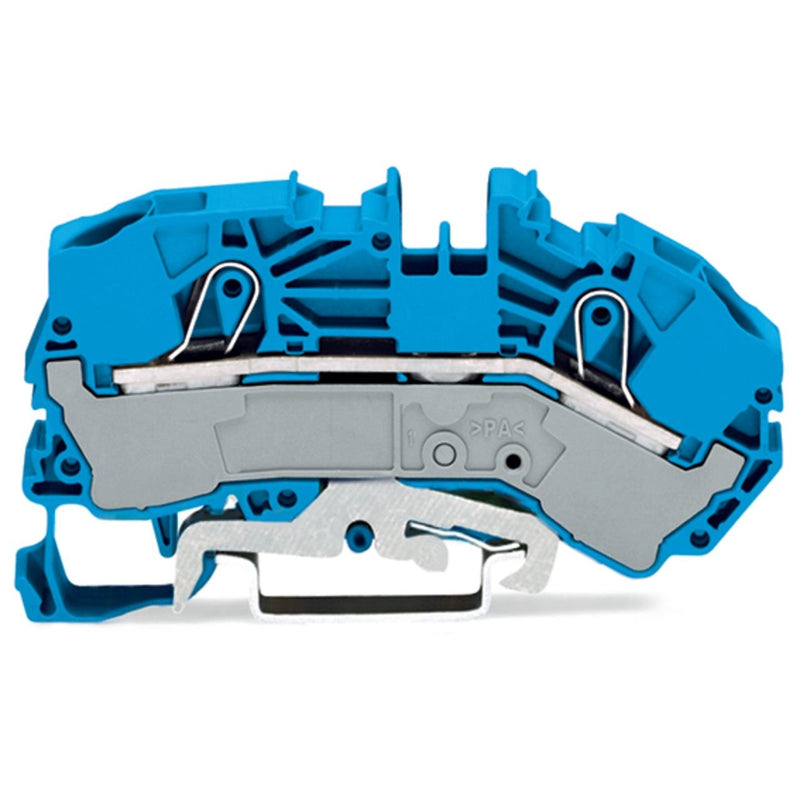

WAGO - Durchgangs-Reihenklemme Ersatzeinspeiseklemme 2016-7614 16 mm²,12 mm,blau − 20 Stück

Ersatzeinspeiseklemme
16 mm²
12 mm
Push-in CAGE CLAMP®
16,00 mm²
blau

Einspeiseklemme Serie 2016 mit Push-in CAGE CLAMP®

Die Einspeiseklemme hat die Artikelnummer 2016-7614 und ermöglicht einen schnellen und sicheren Anschluss. Diese Einspeiseklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Einspeiseklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,25..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

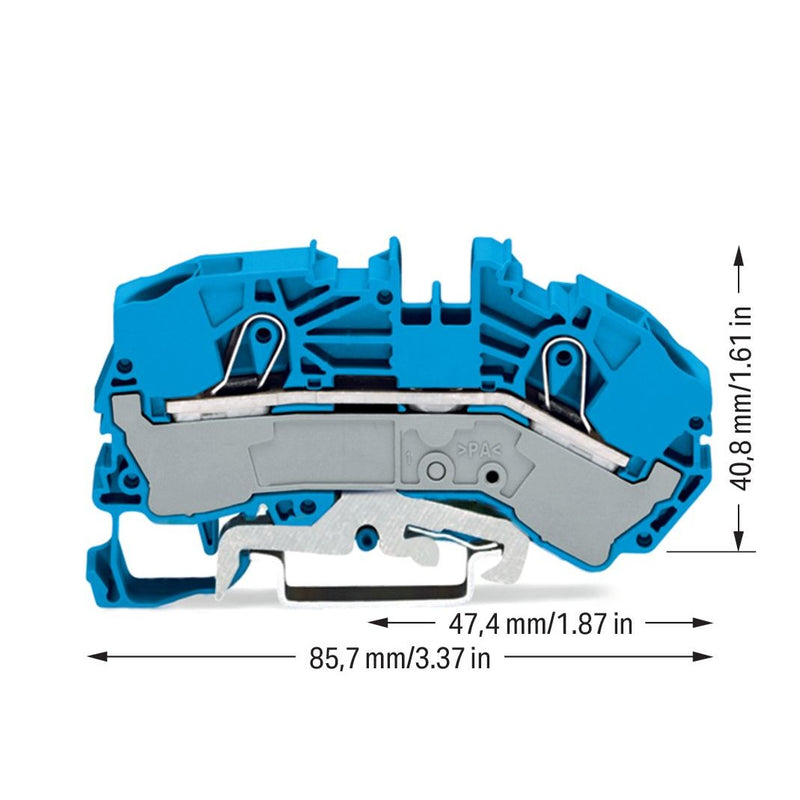

Breite	12 mm
Höhe	85,7 mm
Tiefe	40,79999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
20 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Ersatzeinspeiseklemme 2016-7614 16 mm²,12 mm,blau
