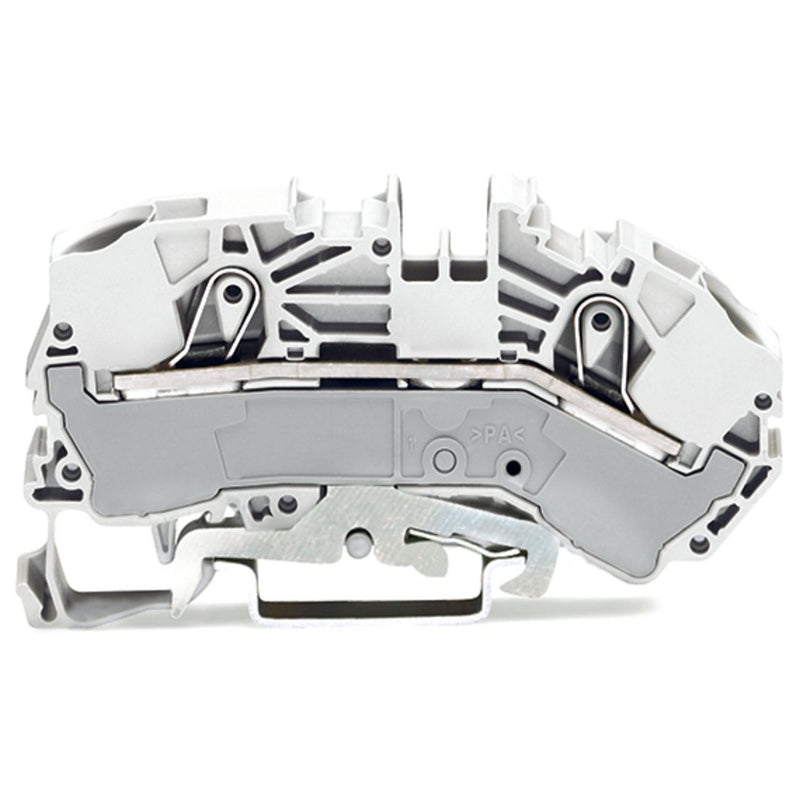

WAGO - Durchgangs-Reihenklemme Ersatzeinspeiseklemme 2016-7608 16 mm² − 20 Stück

Ersatzeinspeiseklemme
16 mm²
Push-in CAGE CLAMP®
16,00 mm²
weiß

Einspeiseklemme Serie 2016 mit Betätigungswerkzeug

Bei dieser Einspeiseklemme mit der Artikelnummer 2016-7608 steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Einspeiseklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Einspeiseklemme ausgelegt für Leiterquerschnitte von 0,5 mm² bis 16 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,25..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

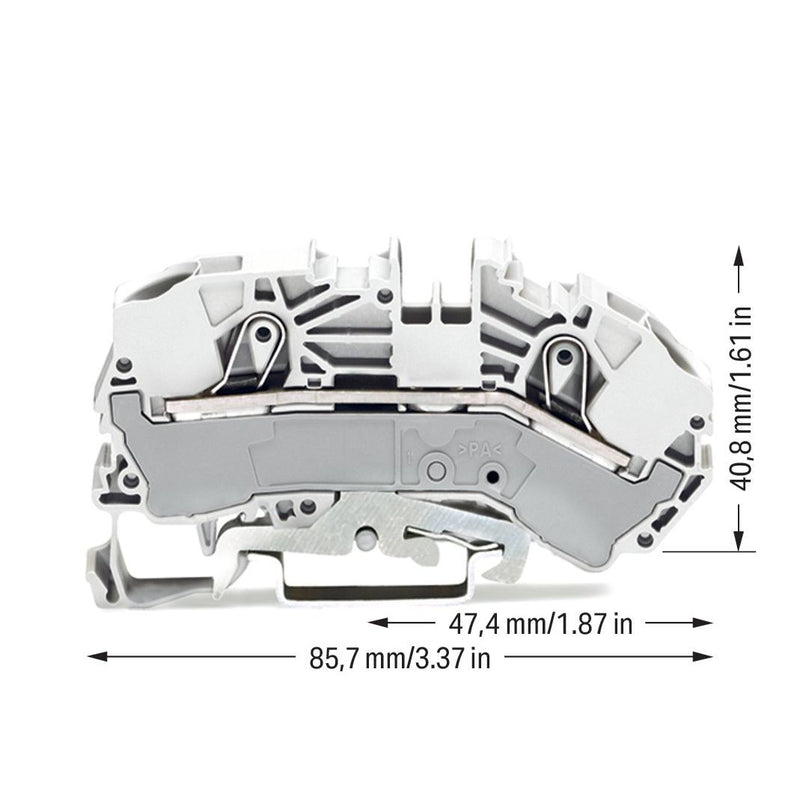

Breite	12 mm
Höhe	85,7 mm
Tiefe	40,79999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	weiß
Etagen intern gebrückt	nein

Lieferumfang:
20 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Ersatzeinspeiseklemme 2016-7608 16 mm²
