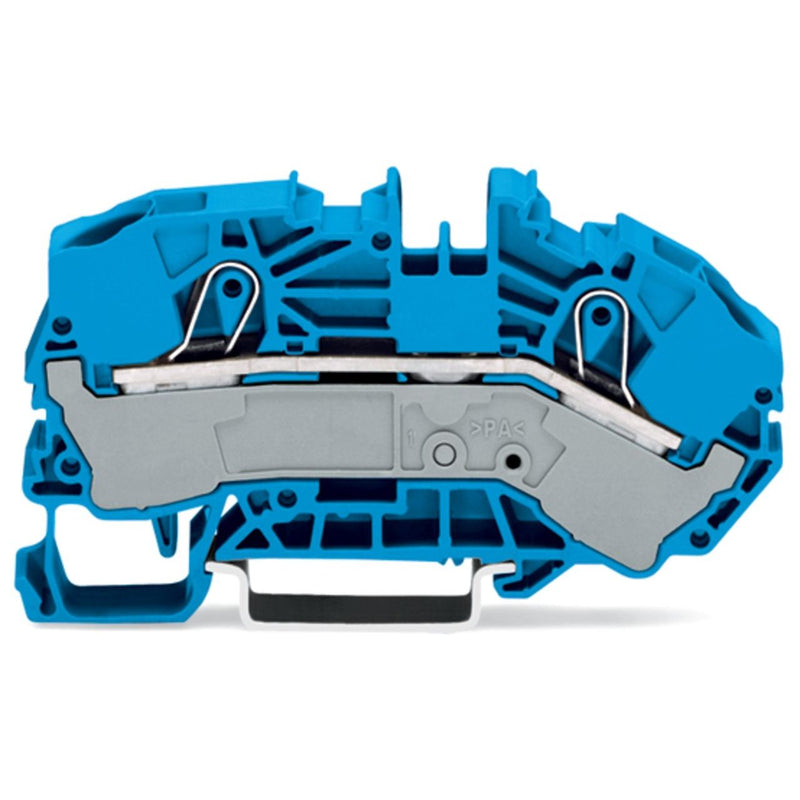

WAGO - Durchgangs-Reihenklemme Einspeiseklemme 2016-7604 16qmm blau

2-Leiter-Verteilereinspeiseklemme
16 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
blau

Durchgangsklemme Serie 2016 mit Betätigungswerkzeug

Die Durchgangsklemme mit der Artikelnummer 2016-7604 schafft eine reibungslose Elektroinstallation. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,25..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

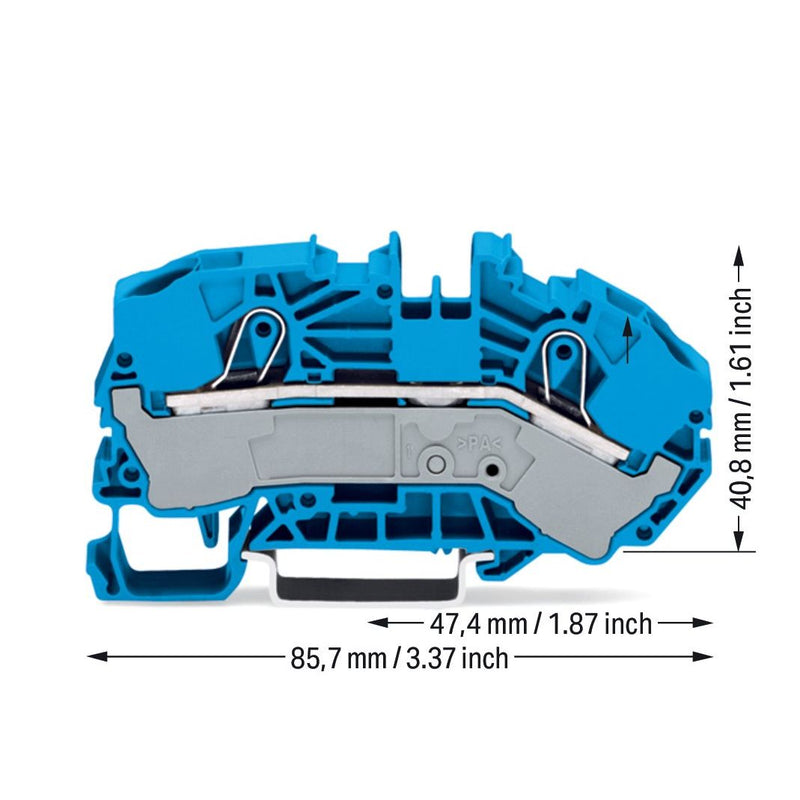

Breite	12 mm
Höhe	85,7 mm
Tiefe	40,79999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Einspeiseklemme 2016-7604 16qmm blau
