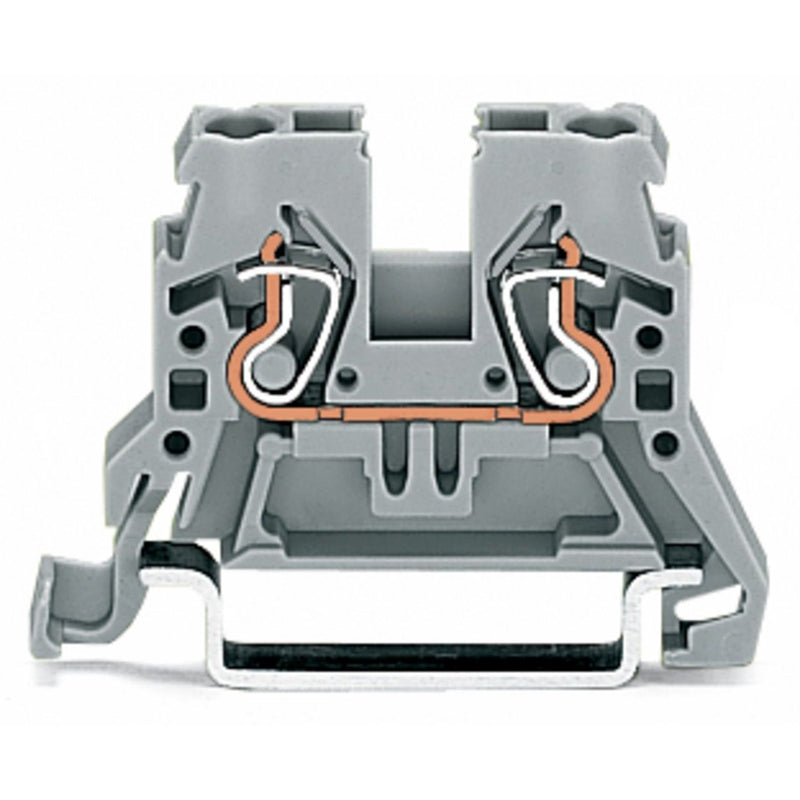

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 870-902 0,08-2,5/4qmm or − 100 Stück

2-Leiter-Durchgangsklemme
2,5 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
orange

Durchgangsklemme Serie 870, orange

Die Durchgangsklemme mit der Artikelnummer 870-902 ermöglicht einen einfachen und zuverlässigen Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	44,5 mm
Tiefe	27,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Etagen intern gebrückt	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 870-902 0,08-2,5/4qmm or
