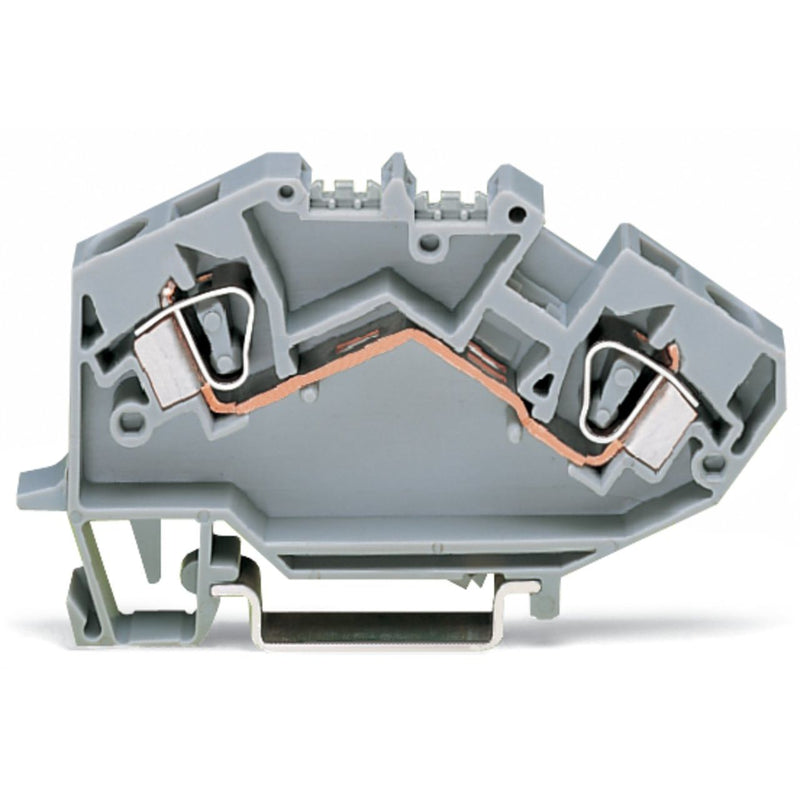

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 782-601 0,2-6mmq grau

2-Leiter-Durchgangsklemme
6 mm²
mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
6,00 mm²
grau

Durchgangsklemme Serie 782 mit Betätigungswerkzeug

Bei dieser Durchgangsklemme (Artikelnummer 782-601) steht ein schneller und zuverlässiger Anschluss im Fokus. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 12 bis 13 mm  benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

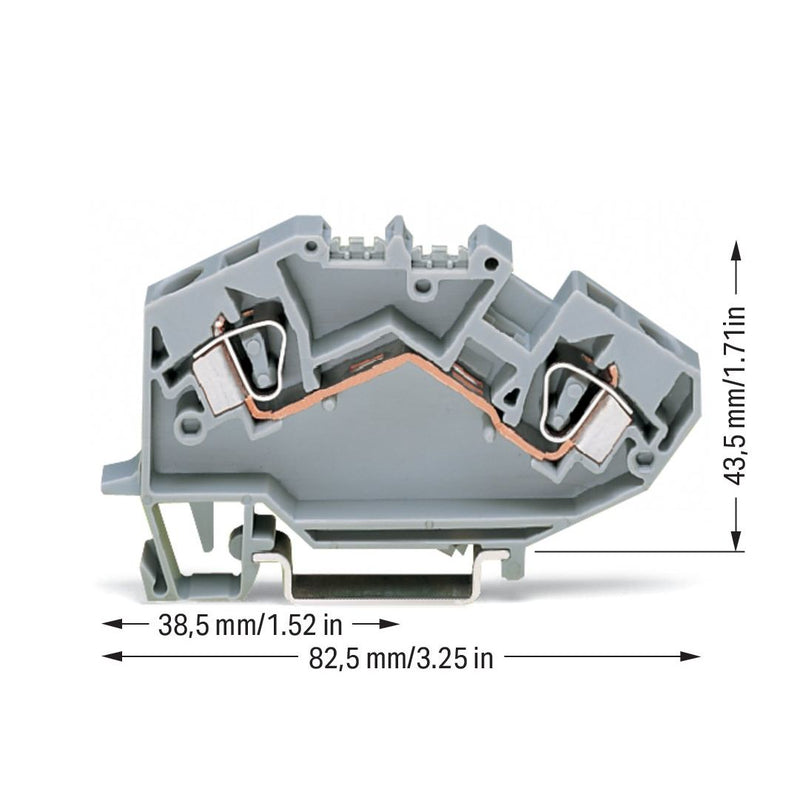

Breite	8 mm
Höhe	82,5 mm
Tiefe	43,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 782-601 0,2-6mmq grau

Keine Downloads vorhanden.
