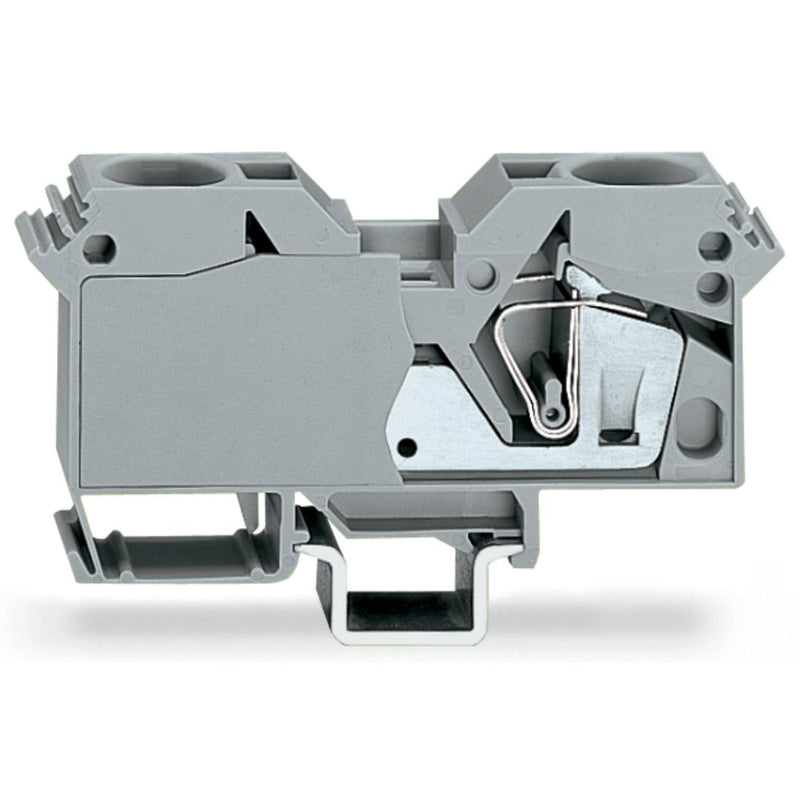

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 285-601 6-35mmq grau

2-Leiter-Durchgangsklemme
35 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
CAGE CLAMP®
35,00 mm²
grau

Durchgangsklemme Serie 285 mit CAGE CLAMP®

Die Durchgangsklemme hat die Artikelnummer 285-601 und ermöglicht einen schnellen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 23 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

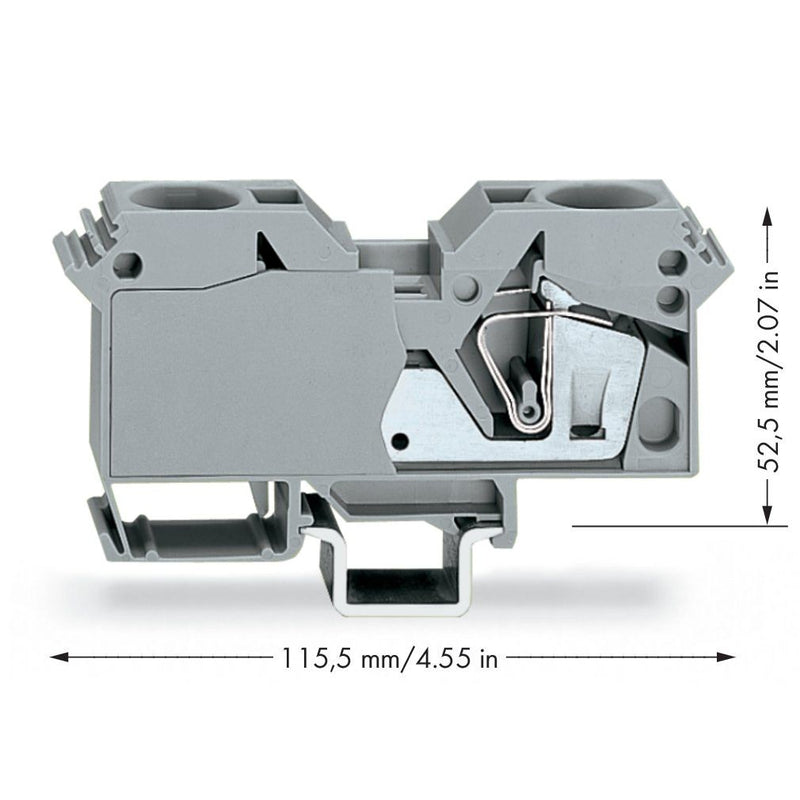

Breite	16 mm
Höhe	115,5 mm
Tiefe	52,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 285-601 6-35mmq grau
