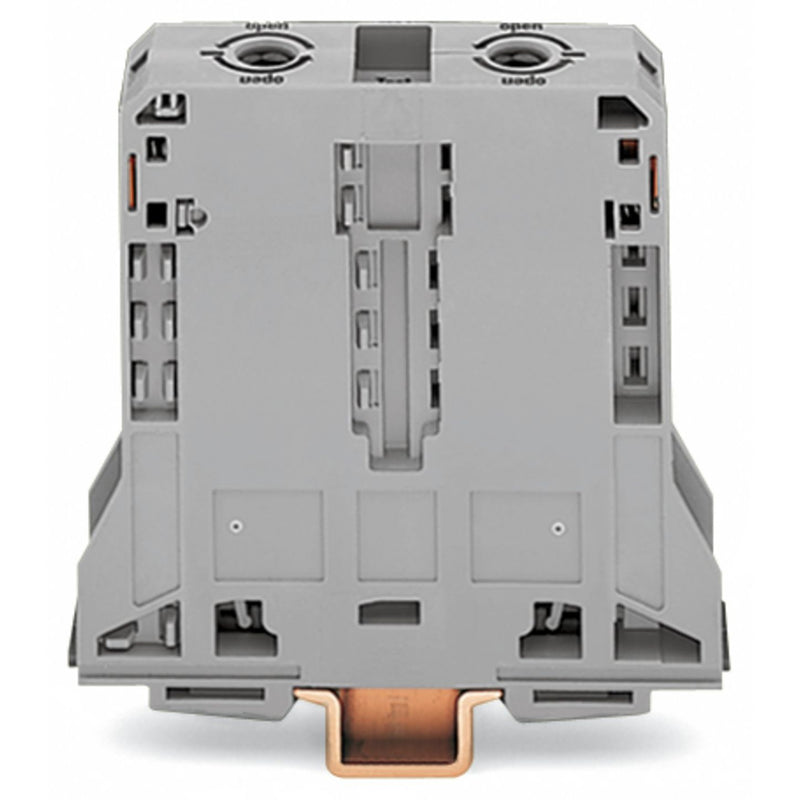

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 285-195 25-95mmq grau

2-Leiter-Durchgangsklemme
95 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
95,00 mm²
grau

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Die Durchgangsklemme hat die Artikelnummer 285-195 und ermöglicht eine schnelle und sichere Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 35 mm . Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 25 mm² bis 95 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..95 mm²
Bemessungsstrom In	232 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

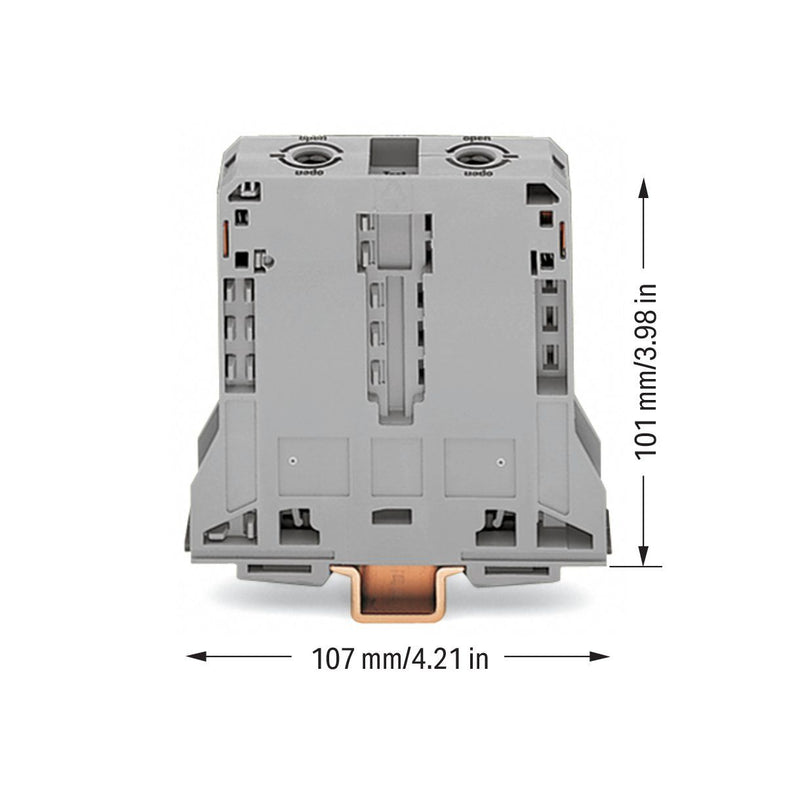

Breite	25 mm
Höhe	107 mm
Tiefe	101 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangsklemme 285-195 1 x Innensechskantschlüssel
