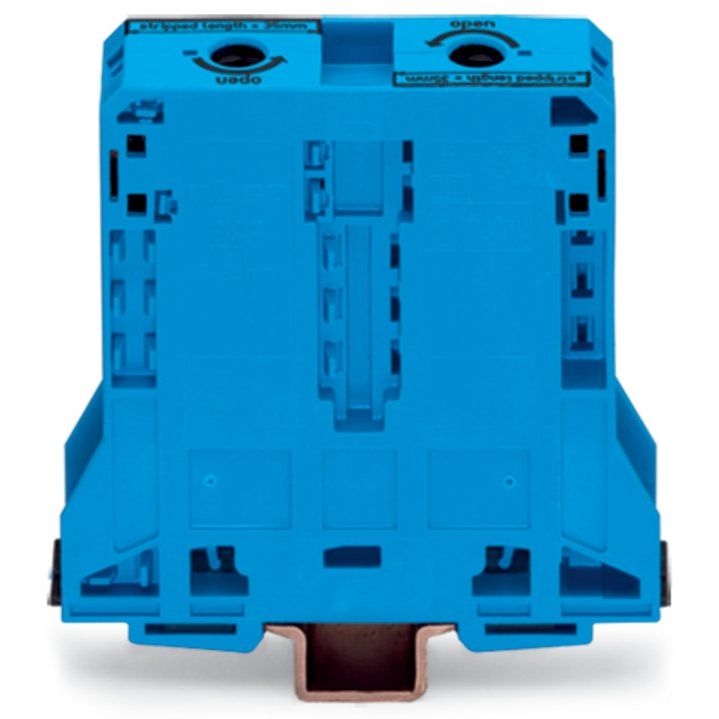

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 285-194 35-95mmq blau

2-Leiter-Durchgangsklemme
95 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
95,00 mm²
blau

Durchgangsklemme Serie 285, blau

Bei dieser Durchgangsklemme (Artikelnummer 285-194) steht ein schneller und zuverlässiger Anschluss im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 35 mm . Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 25 mm² bis 95 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..95 mm²
Bemessungsstrom In	232 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

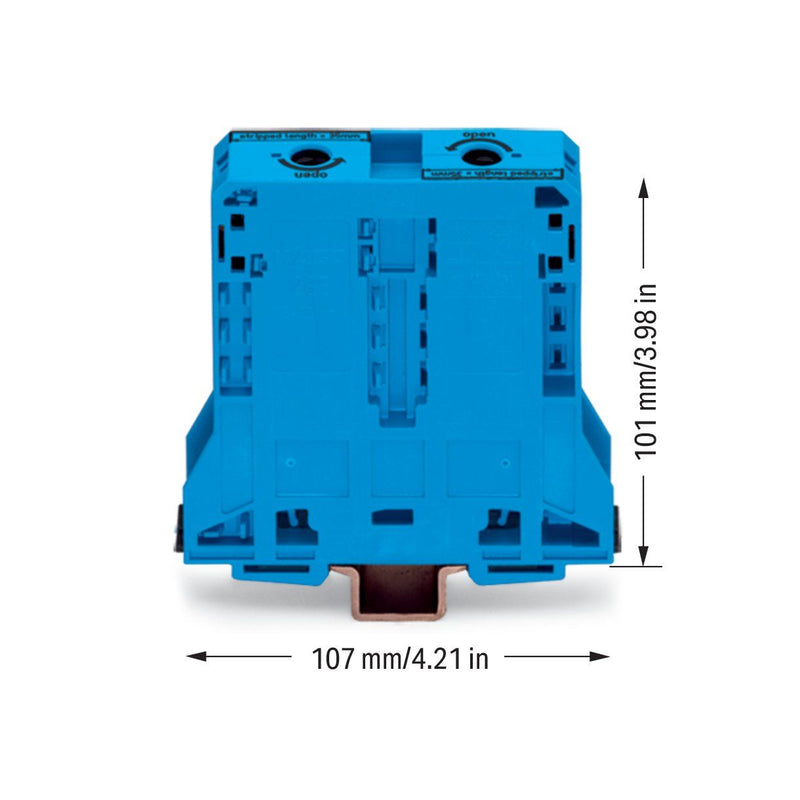

Breite	25 mm
Höhe	107 mm
Tiefe	101 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO Durchgangs-Reihenklemme 285-194
