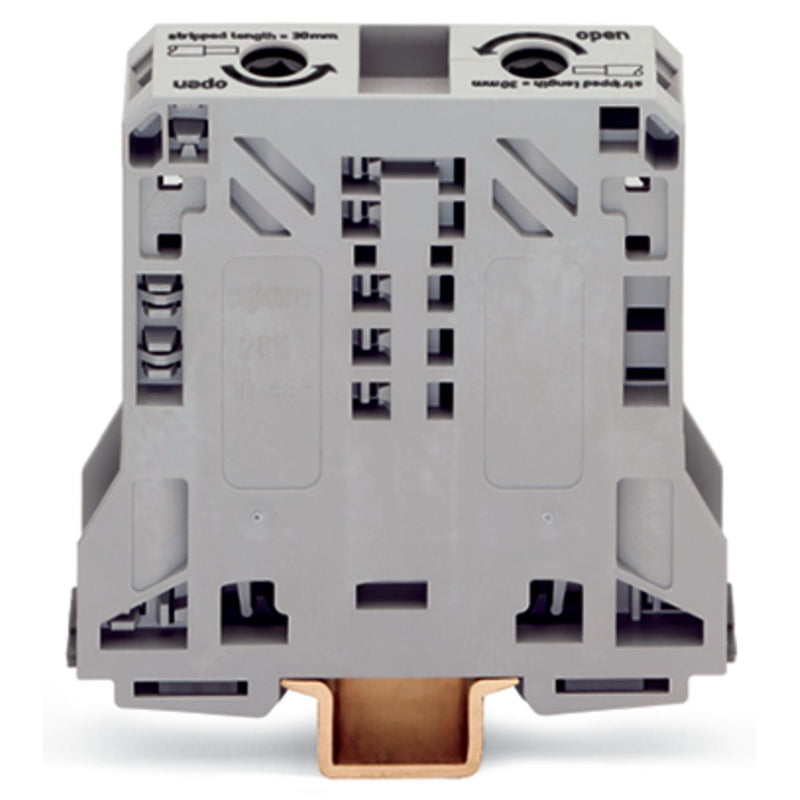

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 285-150 10-50qmm grau

2-Leiter-Durchgangsklemme
50 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
50,00 mm²
grau

Durchgangsklemme Serie 285 mit POWER CAGE CLAMP

Die Durchgangsklemme mit der Artikelnummer 285-150 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 30 mm  nötig. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 10 mm² bis 50 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	10..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	10..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10..50 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

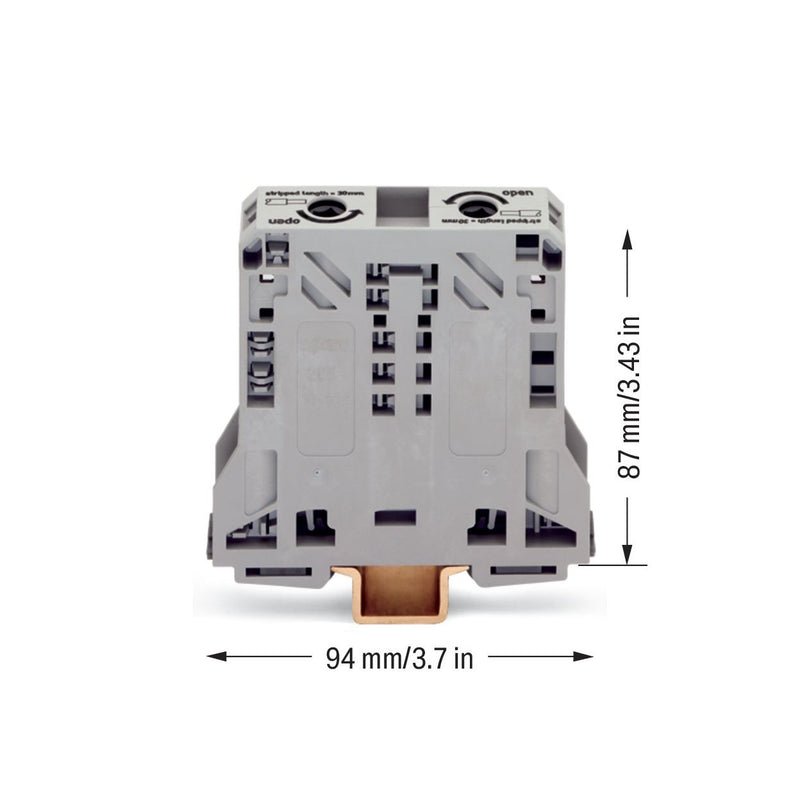

Breite	20 mm
Höhe	94 mm
Tiefe	87 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 285-150 10-50qmm grau
