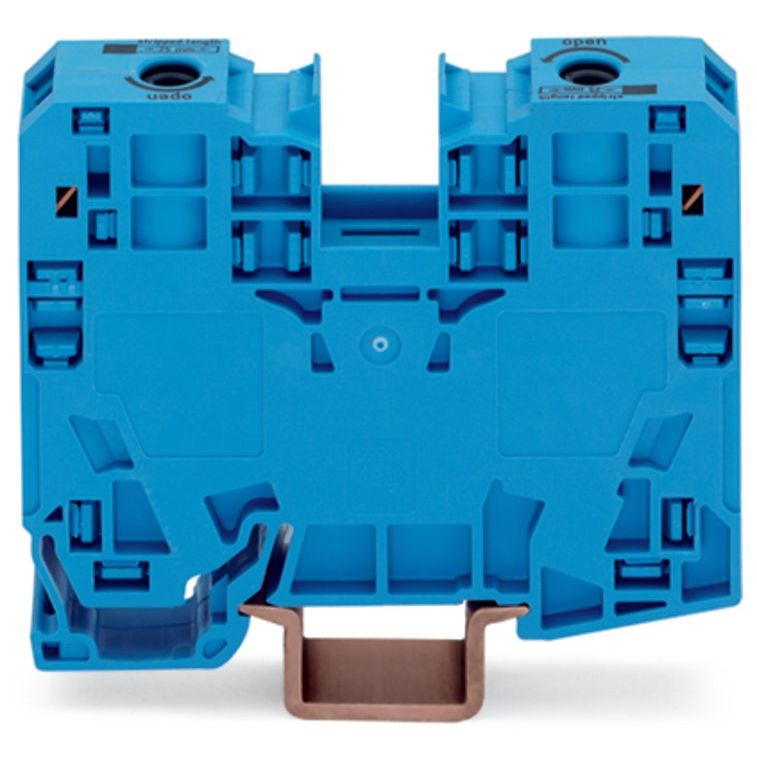

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 285-134 6-35qmm blau

2-Leiter-Durchgangsklemme
35 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
35,00 mm²
blau

Durchgangsklemme Serie 285, blau

Die Durchgangsklemme (Artikelnummer 285-134) ermöglicht einen schnellen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 25 mm  benötigt. Dieses Produkt basiert auf der POWER CAGE CLAMP-Technologie. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

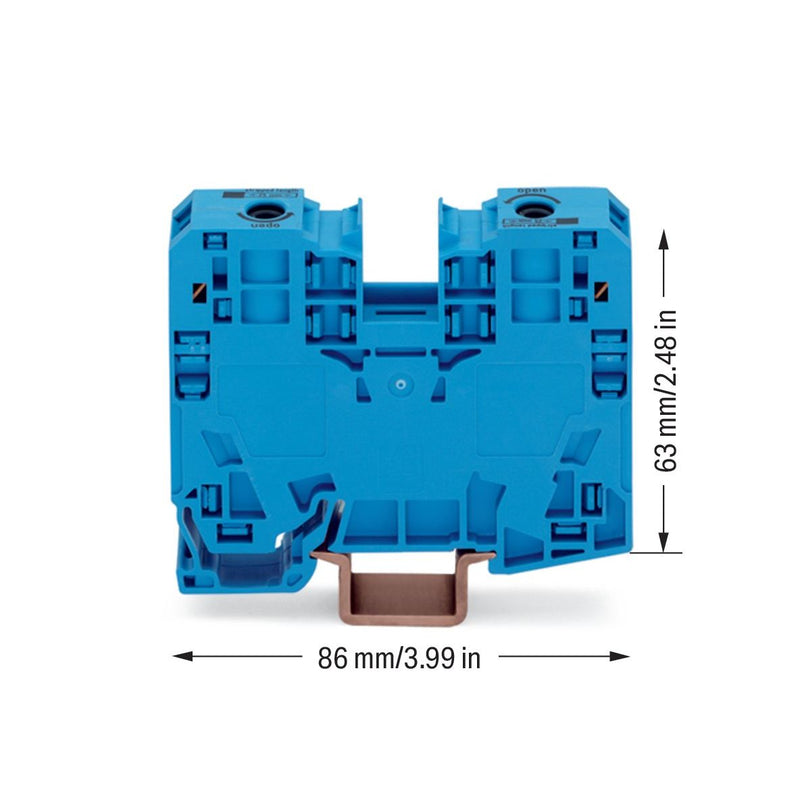

Breite	16 mm
Höhe	86 mm
Tiefe	63 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangs-Reihenklemme 285-134 6-35qmm blau
