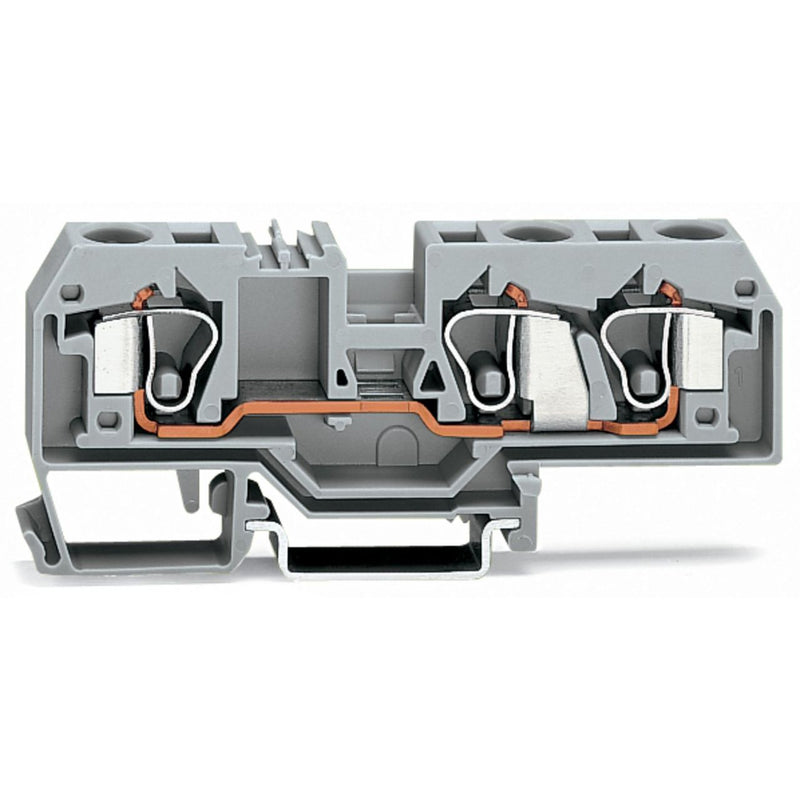

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 284-684 0,2-10mmq blau − 25 Stück

3-Leiter-Durchgangsklemme
10 mm²
mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
10,00 mm²
blau

Durchgangsklemme Serie 284, blau

Die Durchgangsklemme hat die Artikelnummer 284-684 und ermöglicht einen schnellen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 12 und 13 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 10 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..10 mm²
Bemessungsstrom In	57 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	10 mm
Höhe	97,5 mm
Tiefe	35 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 284-684 0,2-10mmq blau

Keine Downloads vorhanden.
