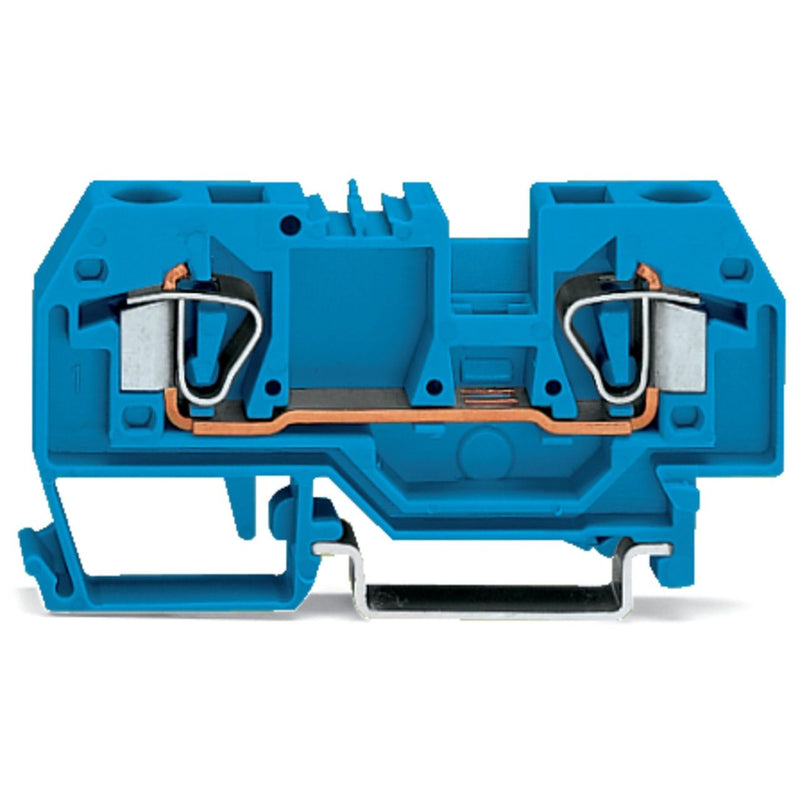

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 282-904 bl 0,2-6qmm

2-Leiter-Durchgangsklemme
6 mm²
für Anwendungen Ex i geeignet
mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
6,00 mm²
blau

Durchgangsklemme Serie 282 mit Betätigungswerkzeug

Die Durchgangsklemme hat die Artikelnummer 282-904 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 12 bis 13 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

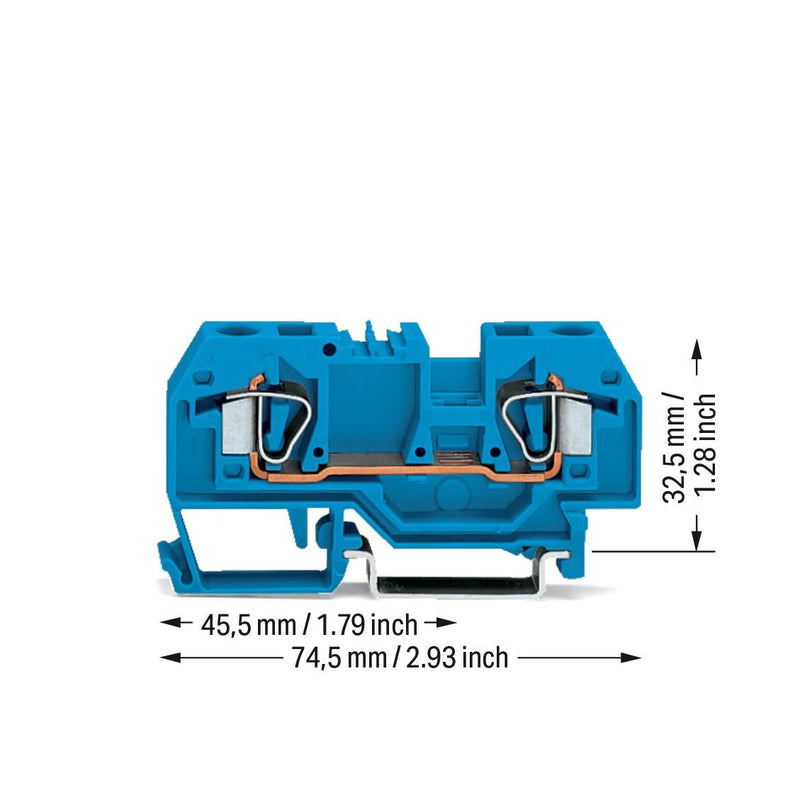

Breite	8 mm
Höhe	74,5 mm
Tiefe	32,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 282-904 bl 0,2-6qmm
