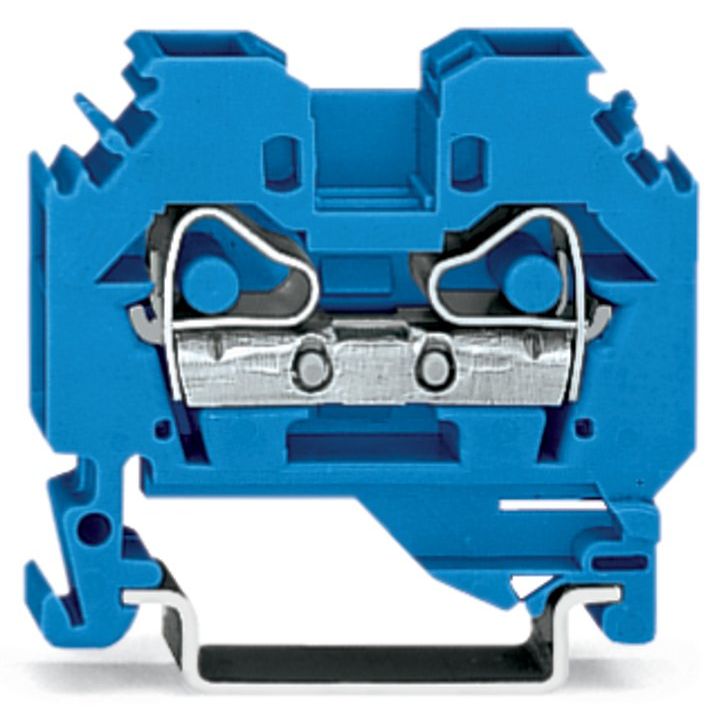

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 282-104 0,2-6mmq blau

2-Leiter-Durchgangsklemme
6 mm²
für Anwendungen Ex i geeignet
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
6,00 mm²
blau

Durchgangsklemme Serie 282 mit CAGE CLAMP®

Bei dieser Durchgangsklemme (Artikelnummer 282-104) steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 12 und 13 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme gemacht für Leiterquerschnitte von 0,2 mm² bis 6 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..6 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

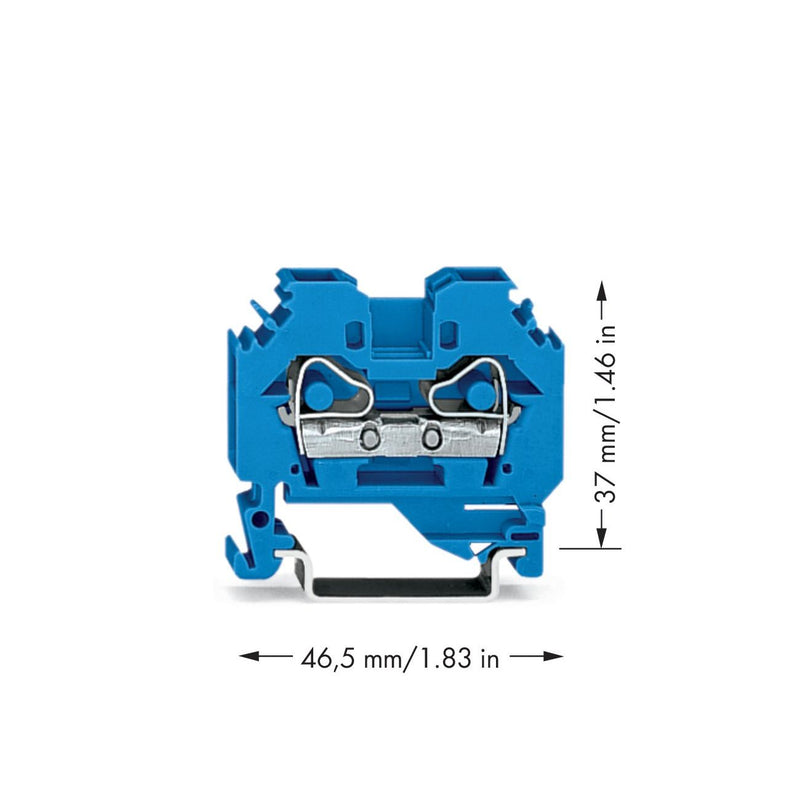

Breite	8 mm
Höhe	46,5 mm
Tiefe	37 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO Durchgangs-Reihenklemme 282-104
