2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Durchgangsklemme
L/L
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grau

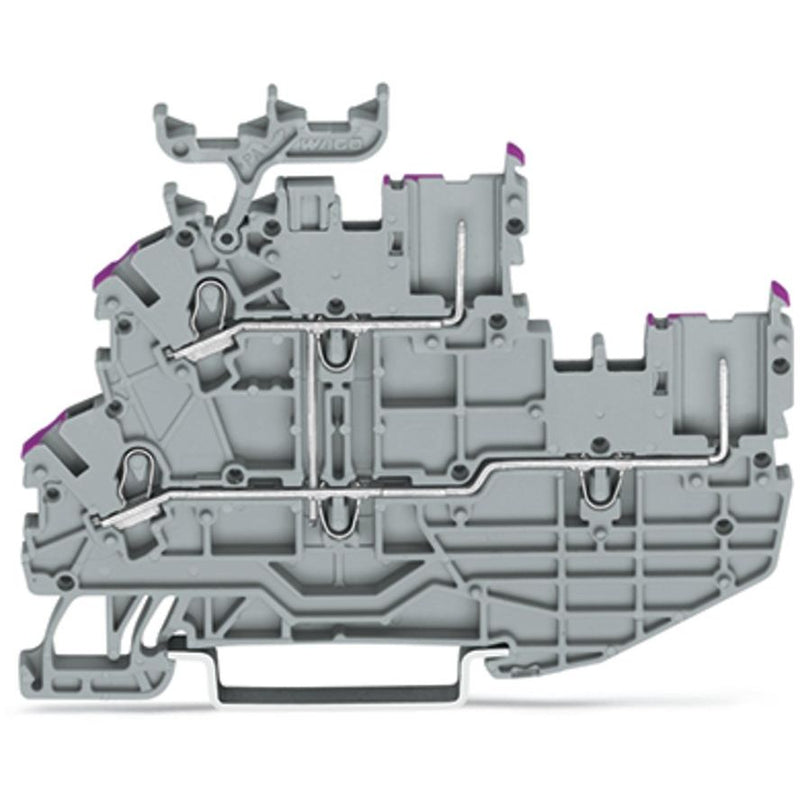

2-Leiter/2-Pin-Doppelstock-Basisklemme Serie 2020 mit Betätigungswerkzeug
2-Leiter/2-Pin-Doppelstock-Basisklemme hat die Artikelnummer 2020-2208 und bietet eine reibungslose Elektroinstallation. Bei 2-Leiter/2-Pin-Doppelstock-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist 2-Leiter/2-Pin-Doppelstock-Basisklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,5..0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,14..1 mm² |
| Bemessungsstrom In |
13,5 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
2 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
3,5 mm |
| Höhe |
80,1 mm |
| Tiefe |
51,29999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Etagen intern gebrückt |
ja |
Lieferumfang:
50 x Stück Durchgangs-Reihenklemmen 2020-2208
