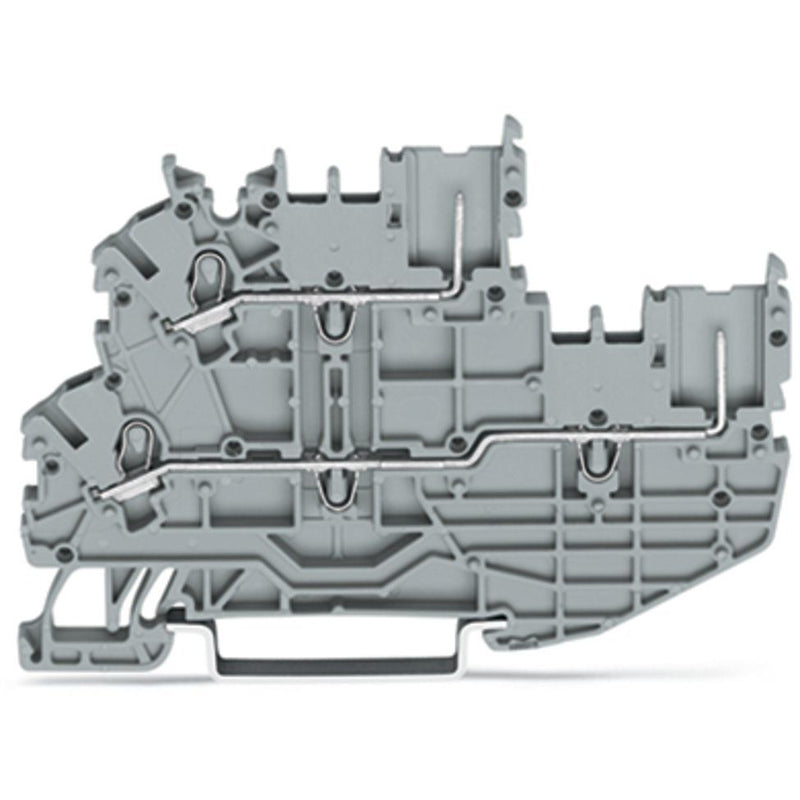

WAGO - Durchgangs-Reihenklemme Durchgangsklemme 2020-2201 1-Leiter grau − 50 Stück

1-Leiter/1-Pin-Doppelstock-Basisklemme
Durchgangs-/Durchgangsklemme
L/L
ohne Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grau

1-Leiter/1-Pin-Doppelstock-Basisklemme Serie 2020, grau

1-Leiter/1-Pin-Doppelstock-Basisklemme hat die Artikelnummer 2020-2201 und schafft eine fehlerfreie Elektroinstallation. 1-Leiter/1-Pin-Doppelstock-Basisklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. 1-Leiter/1-Pin-Doppelstock-Basisklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

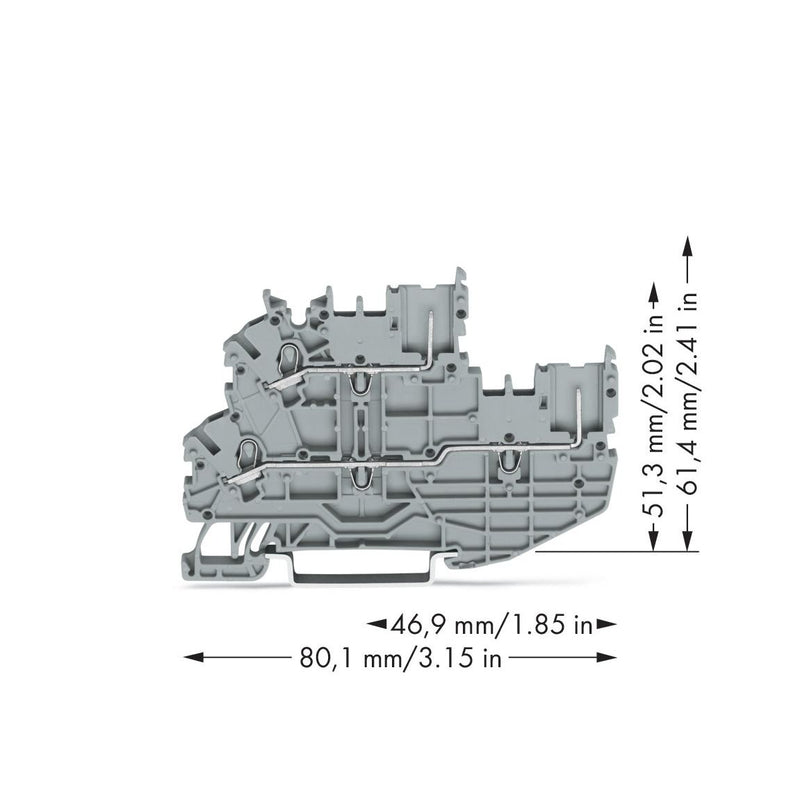

Breite	3,5 mm
Höhe	80,1 mm
Tiefe	51,29999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Stück Durchgangs-Reihenklemmen 2020-2201
