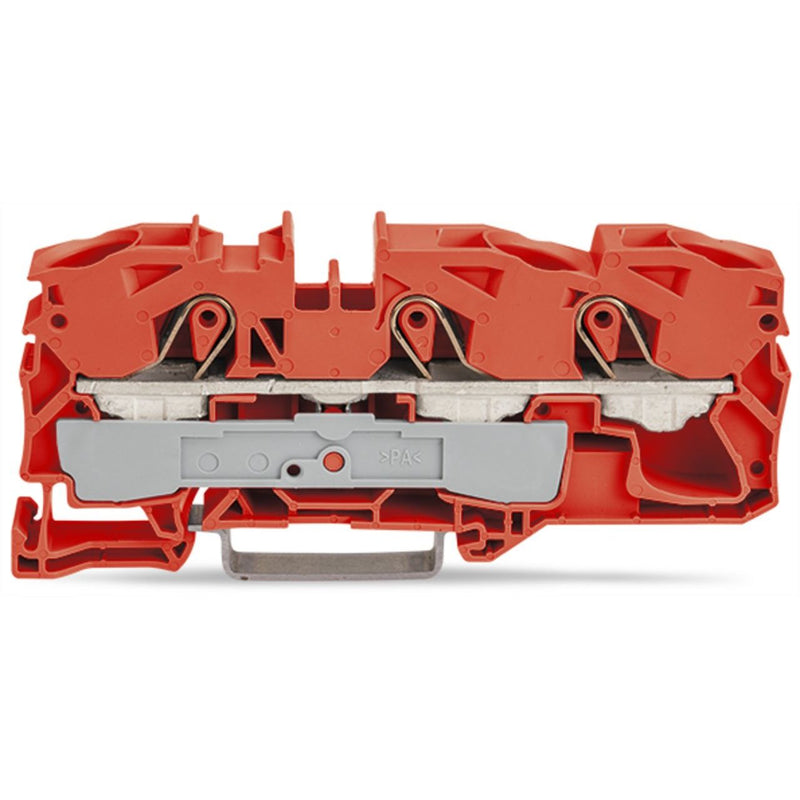

3-Leiter-Durchgangsklemme
16 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
orange
Durchgangsklemme Serie 2016 mit Push-in CAGE CLAMP®

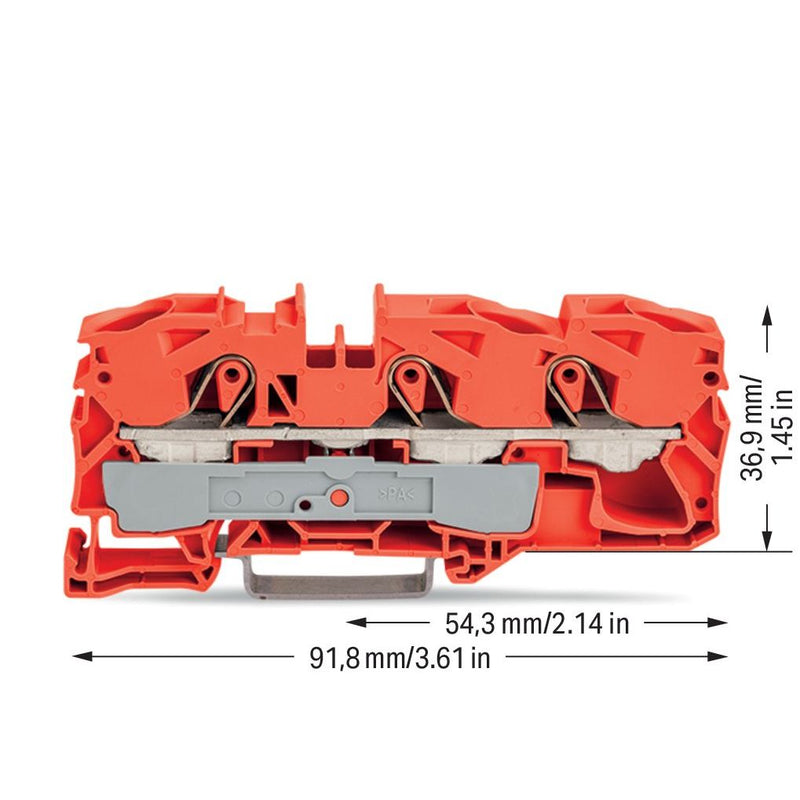

Die Durchgangsklemme mit der Artikelnummer 2016-1302 ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (12 x 91,8 x 43,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,5 mm² bis 16 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. TOPJOB® S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsvarianten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
2,5..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
2,5..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..16 mm² |
| Bemessungsstrom In |
76 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
3 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
12 mm |
| Höhe |
91,8 mm |
| Tiefe |
36,89999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
orange |
| Etagen intern gebrückt |
nein |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Durchgangsklemme 2016-1302 3-Leiter, TS 35
