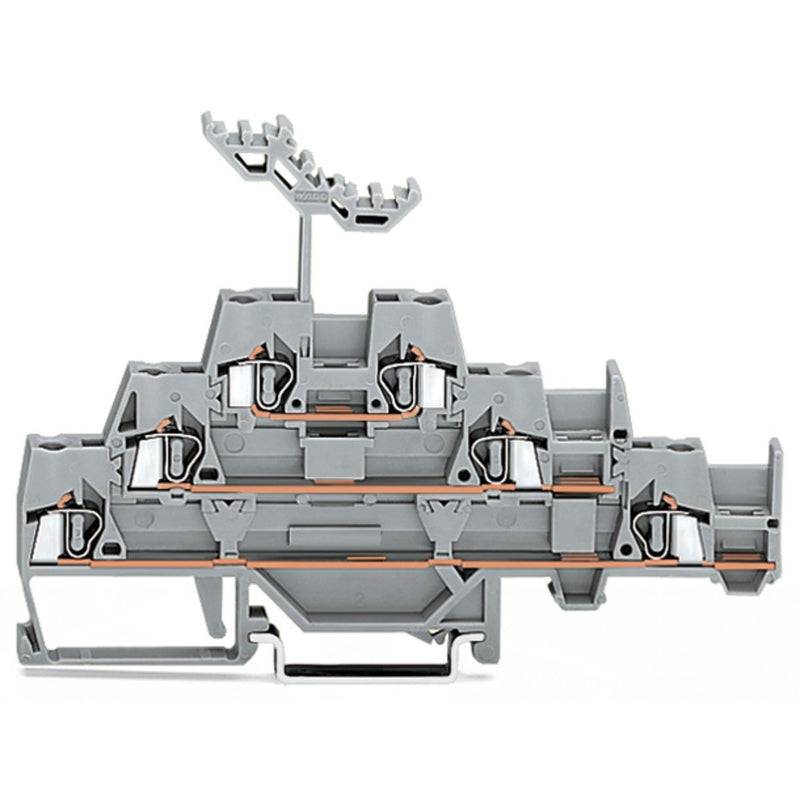

WAGO - Durchgangs-Reihenklemme Dreistockklemme 280-508 − 40 Stück

Dreistockklemme
Durchgangs-/Durchgangs-/Durchgangsklemme
mit zusätzlicher Querbrückung im Erdgeschoss
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau/grau/blau

Dreistockklemme Serie 280 mit CAGE CLAMP®

Die Dreistockklemme mit der Artikelnummer 280-508 bietet eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Dreistockklemme Abisolierlängen von 8 bis 9 mm  benötigt. Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Dreistockklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	113 mm
Tiefe	76,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	mehrfarbig
Etagen intern gebrückt	nein

Lieferumfang:
40 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Dreistockklemme 280-508
