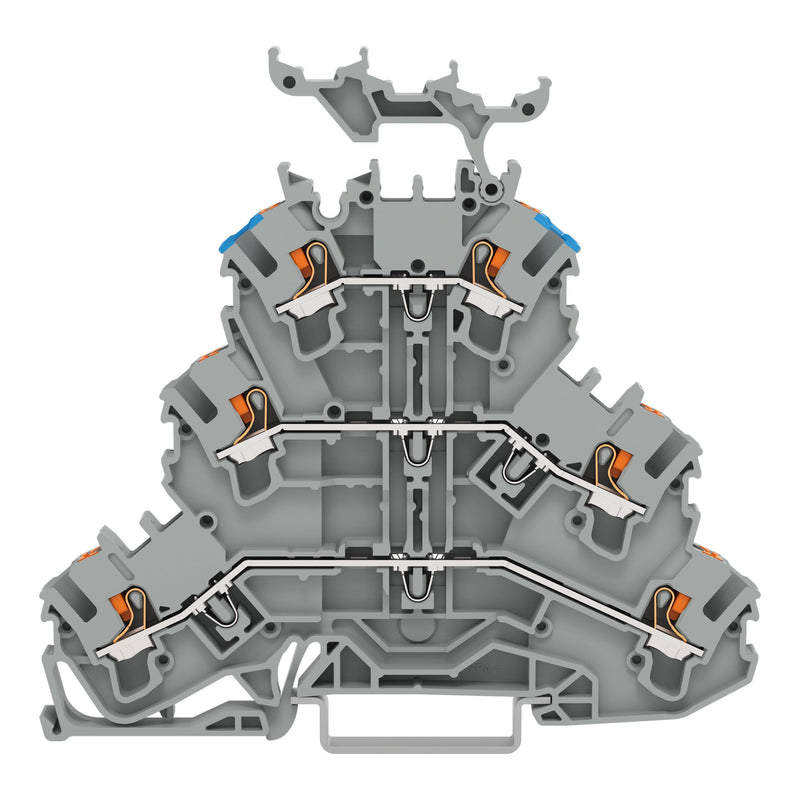

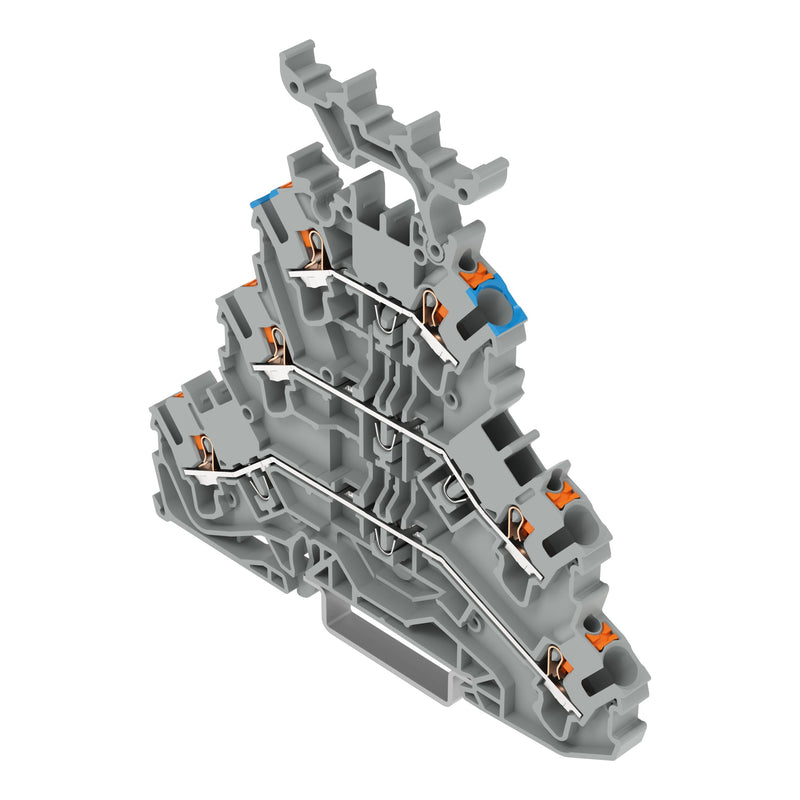

WAGO - Durchgangs-Reihenklemme Dreistockklemme 2202-3233 mit Drücker, grau − 50 Stück

Dreistockklemme
mit Drücker
Durchgangs-/Durchgangs-/Durchgangsklemme
L/L/N
mit Beschriftungsträger
für Anwendungen Ex e II geeignet
Leitereinführung OG, blau bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau

Dreistockklemme Serie 2202, grau

Bei dieser Dreistockklemme (Artikelnummer 2202-3233) ist eine fehlerfreie Elektroinstallation der Fokus. Bei dieser Dreistockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  erforderlich. Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Dreistockklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	22 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

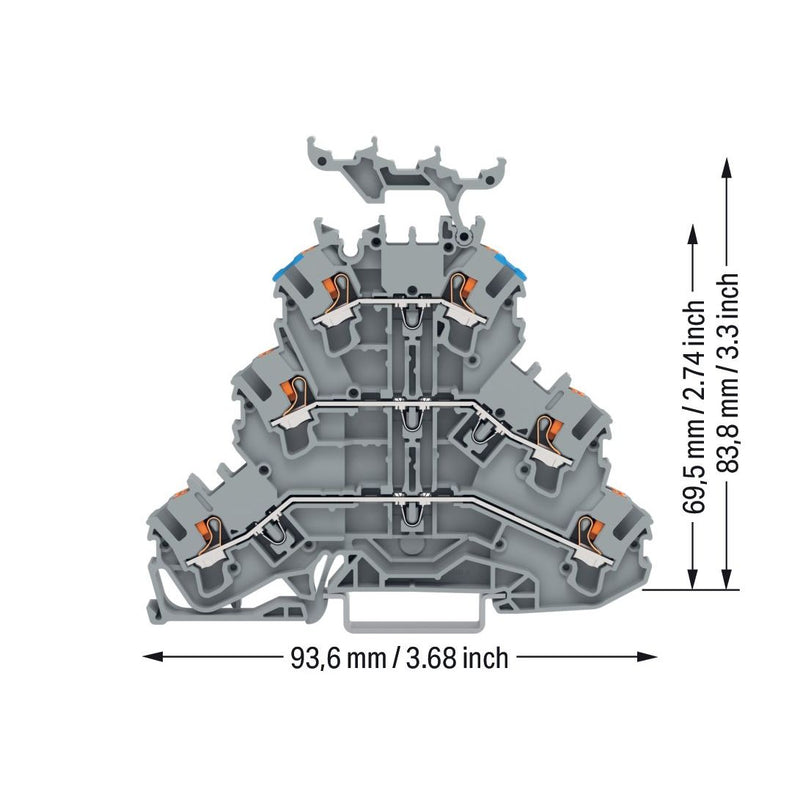

Breite	5,2 mm
Höhe	93,6 mm
Tiefe	83,8 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangs-Reihenklemme Dreistockklemme 2202-3233 mit Drücker, grau − 50 Stück

Keine Downloads vorhanden.
