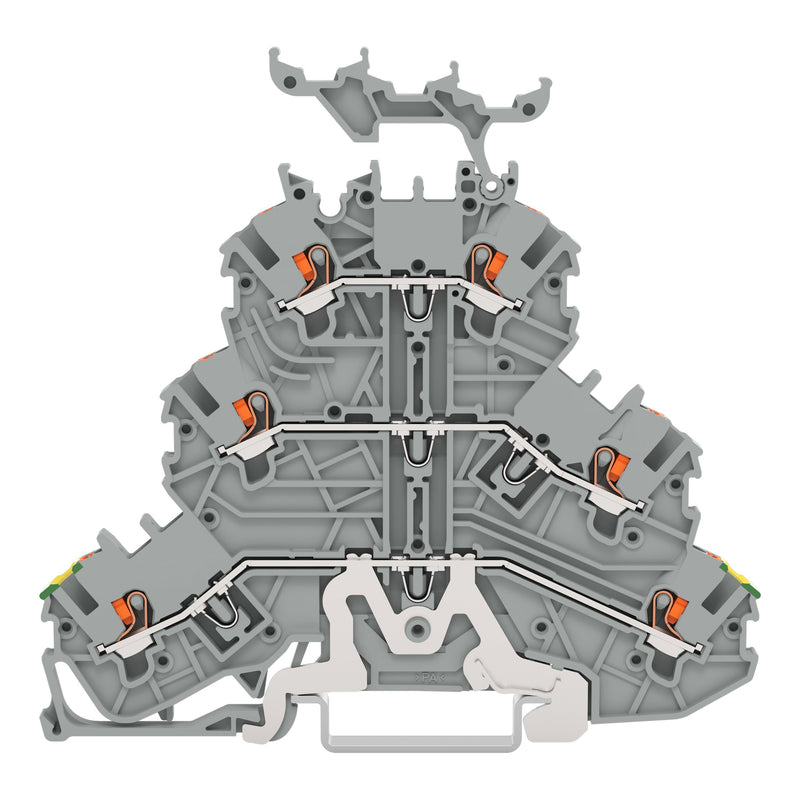

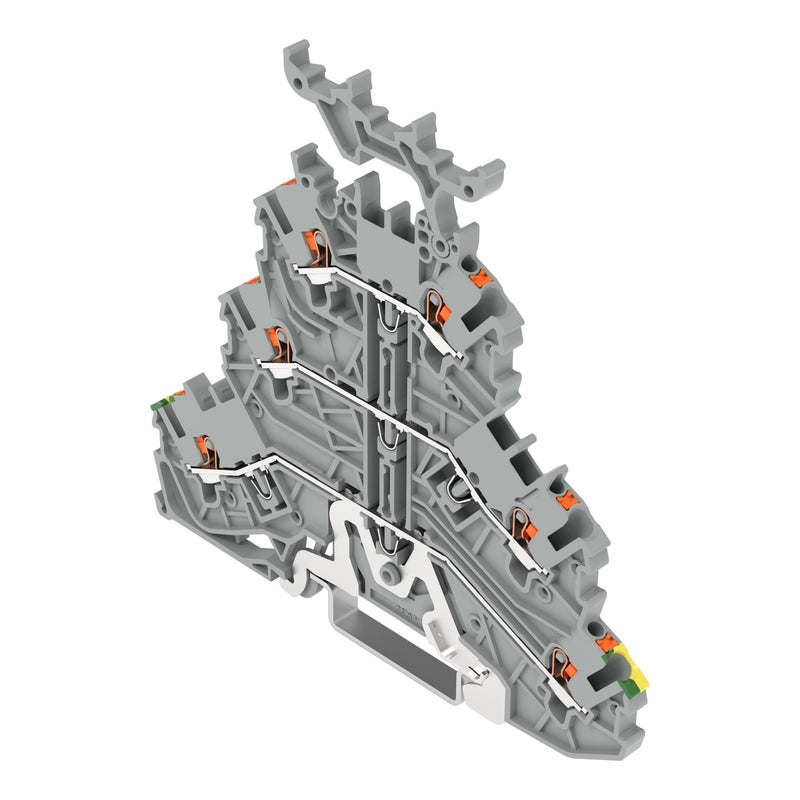

WAGO - Durchgangs-Reihenklemme Dreistockklemme 2200-3257 Drücker,gr − 40 Stück

Dreistockklemme
Schutzleiter-/Durchgangs-/Durchgangsklemme
mit Drücker
1 mm²
PE/L/L
für Anwendungen Ex e II geeignet
mit Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grau

Dreistockklemme Serie 2200, grau

Bei dieser Dreistockklemme (Artikelnummer 2200-3257) ist eine reibungslose Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Dreistockklemme Abisolierlängen von 9 bis 11 mm  benötigt. Die Dreistockklemme erfüllt zudem auch die Funktionen Schutzleiterklemme sowie Durchgangsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Dreistockklemme ausgelegt für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	3,5 mm
Höhe	93,6 mm
Tiefe	69,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
40 x Durchgangs-Reihenklemme Dreistockklemme 2200-3257
