WAGO - Durchgangs-Reihenklemme Dreistockklemme 2200-3238 gr − 40 Stück

Dreistockklemme
mit Drücker
6-Leiter-Durchgangsklemme
L
mit Beschriftungsträger
für Anwendungen Ex e II geeignet
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
grau

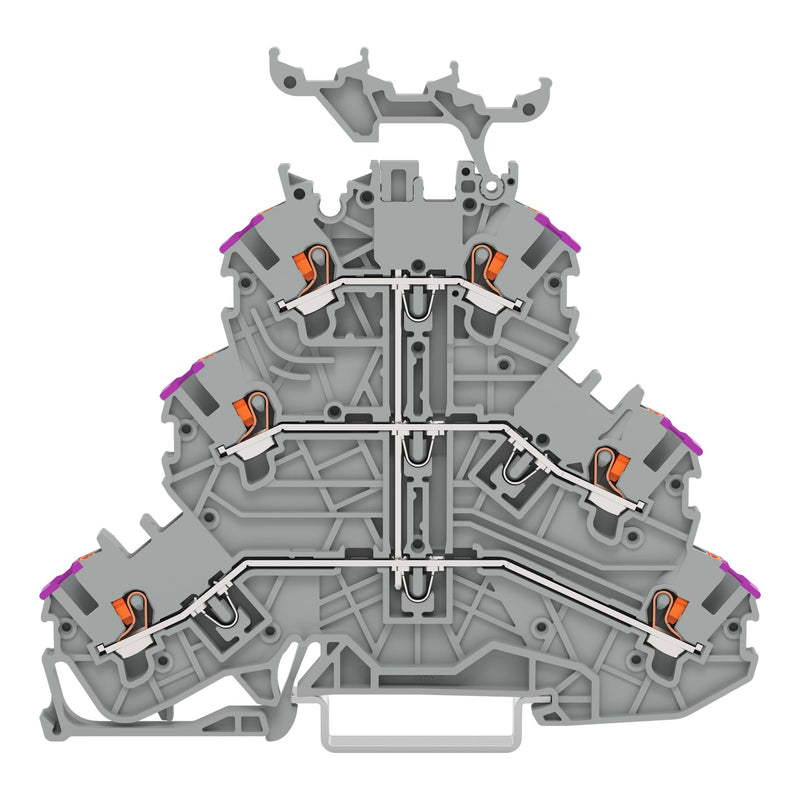

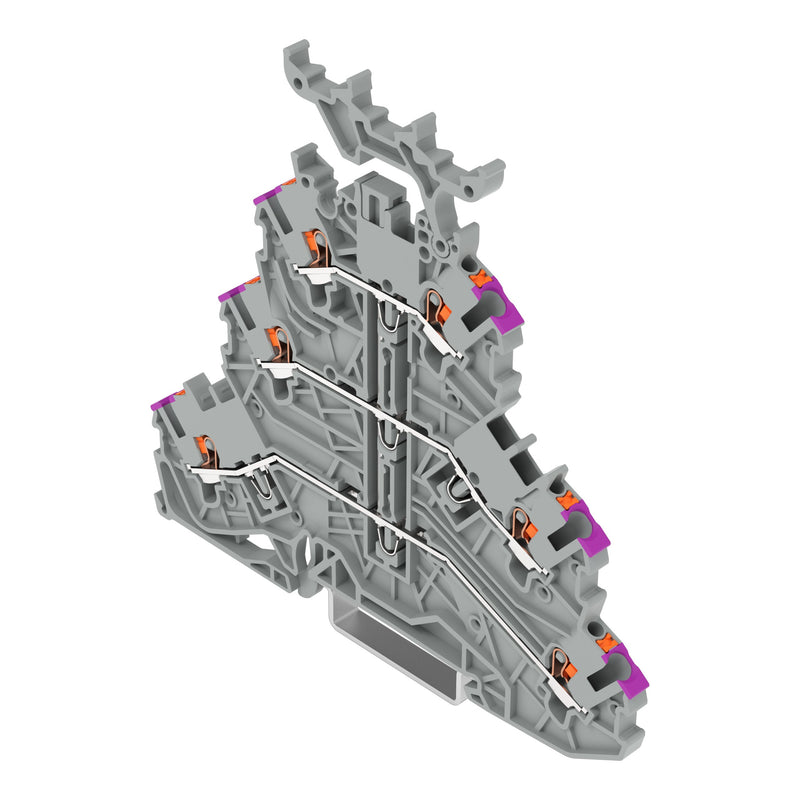

Dreistockklemme Serie 2200 mit Drücker

Bei dieser Dreistockklemme mit der Artikelnummer 2200-3238 ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Dreistockklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm . Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Dreistockklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	3,5 mm

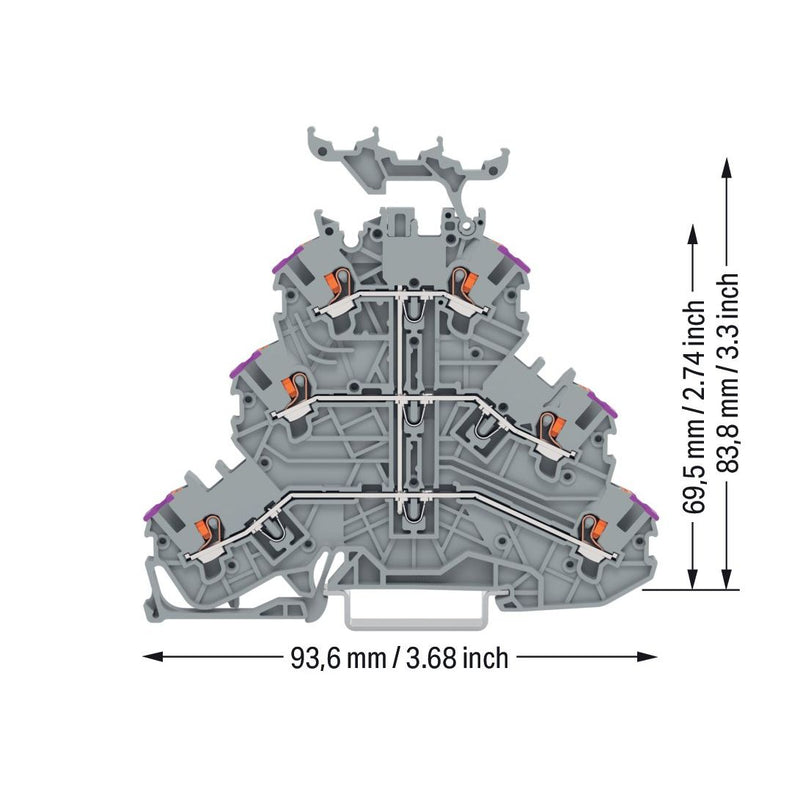

Höhe	93,6 mm
Tiefe	69,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	ja

Lieferumfang:
40 x Durchgangs-Reihenklemme Dreistockklemme 2200-3238 gr

Keine Downloads vorhanden.
