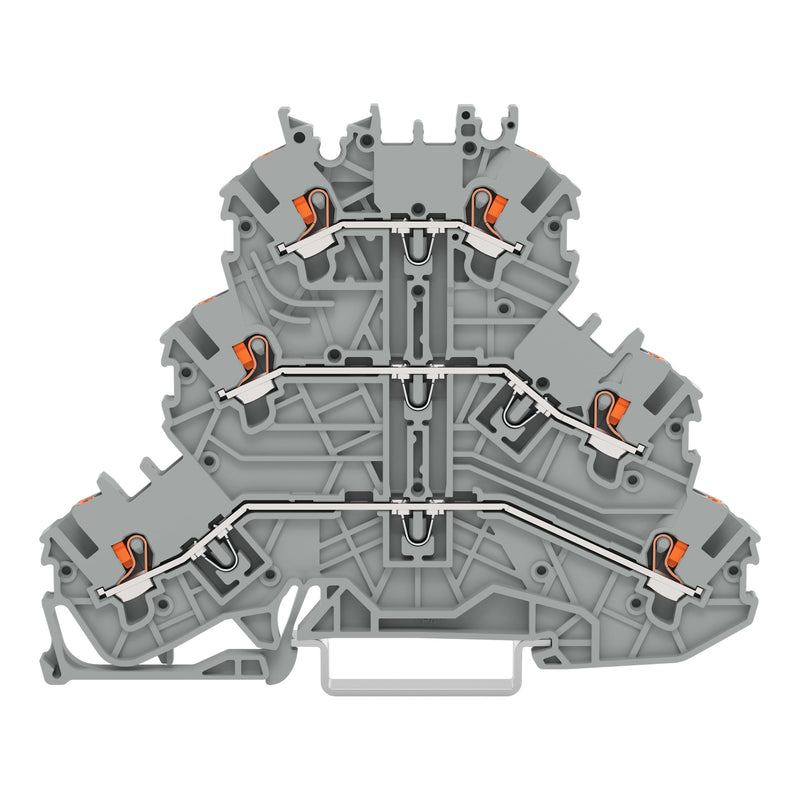

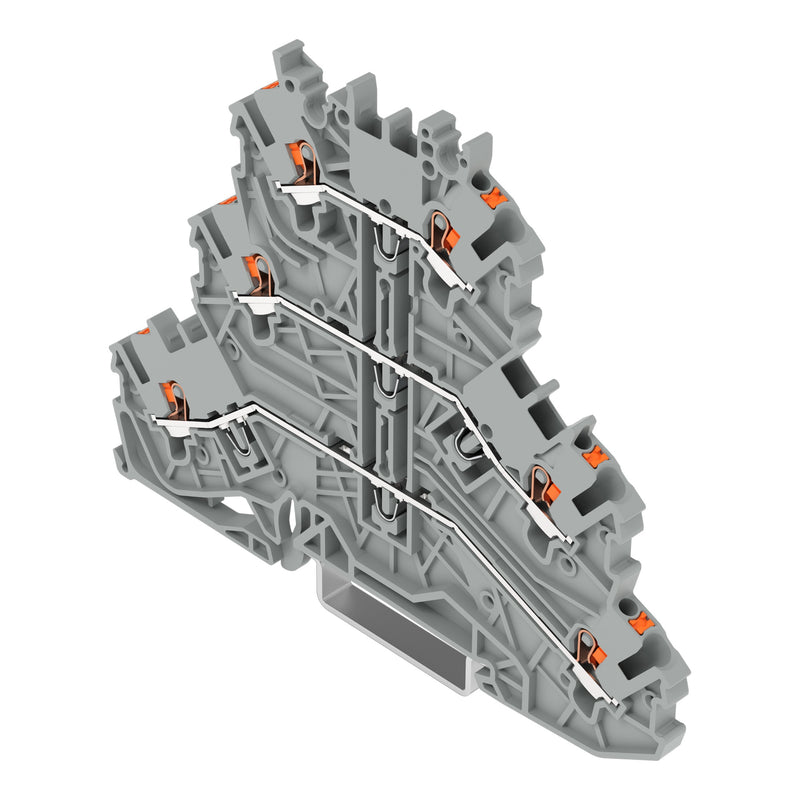

WAGO - Durchgangs-Reihenklemme Dreistockklemme 2200-3201 gr − 40 Stück

Dreistockklemme
mit Drücker
Durchgangs-/Durchgangs-/Durchgangsklemme
L/L/L
ohne Beschriftungsträger
für Anwendungen Ex e II geeignet
für Tragschiene 35 x 15 und 35 x 7,5
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
grau

Dreistockklemme Serie 2200 mit Drücker

Die Dreistockklemme hat die Artikelnummer 2200-3201 und schafft eine reibungslose Elektroinstallation. Diese Dreistockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie eingesetzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Dreistockklemme gemacht für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

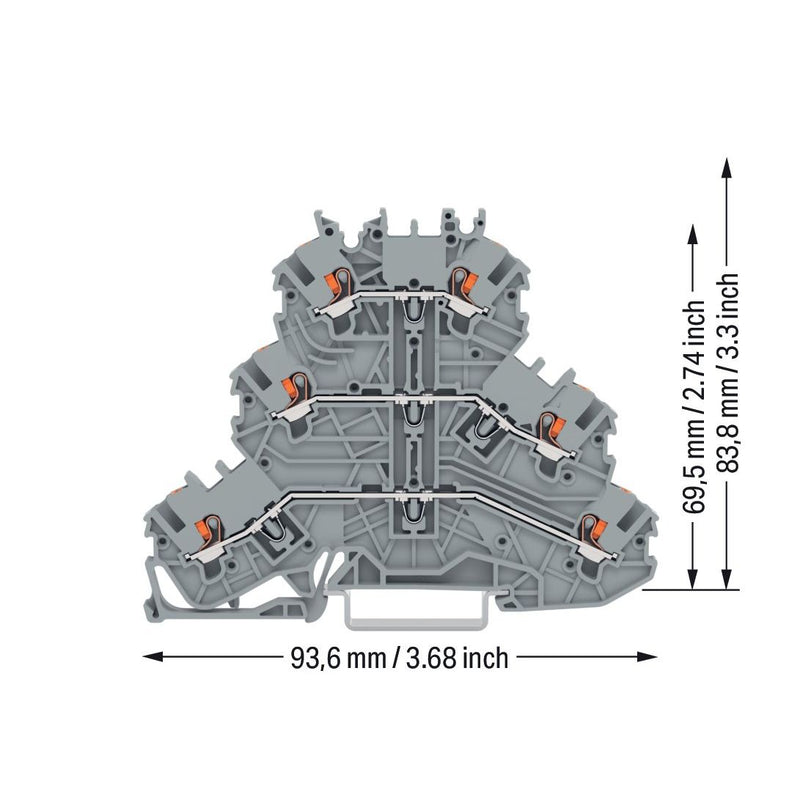

Breite	3,5 mm
Höhe	93,6 mm
Tiefe	69,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
40 x Durchgangs-Reihenklemme Dreistockklemme 2200-3201
