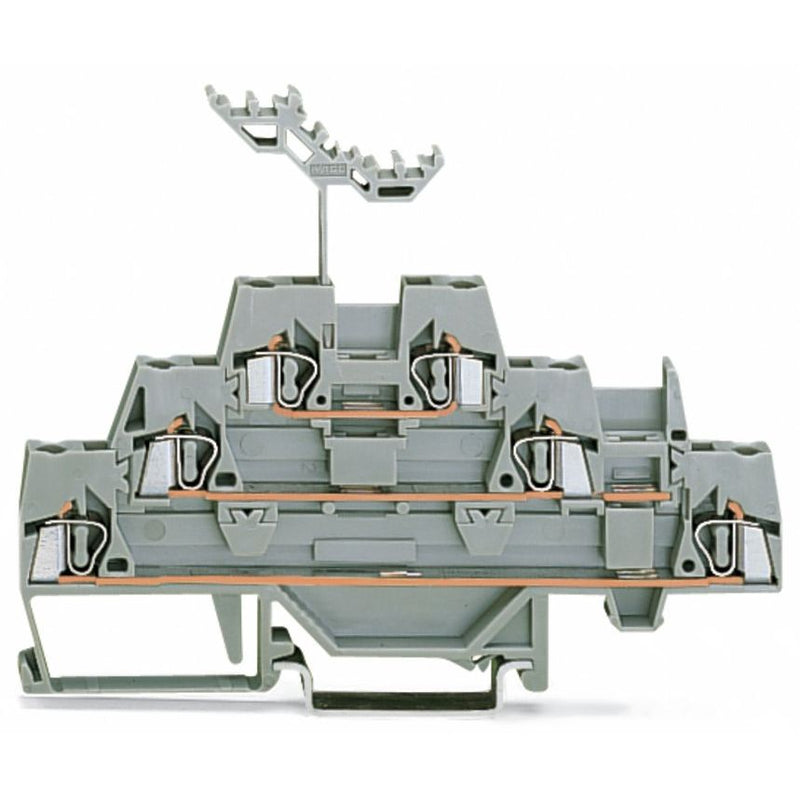

WAGO - Durchgangs-Reihenklemme Drei-Stock-Klemme 280-549 0,08-2,5mmq grau

Dreistockklemme
Durchgangs-/Durchgangs-/Durchgangsklemme
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau/grau/grau

Dreistockklemme Serie 280, grau/grau/grau

Bei dieser Dreistockklemme mit der Artikelnummer 280-549 ist eine reibungslose Elektroinstallation der Fokus. Für den Leiteranschluss werden bei dieser Dreistockklemme Abisolierlängen von 8 bis 9 mm  benötigt. Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Dreistockklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

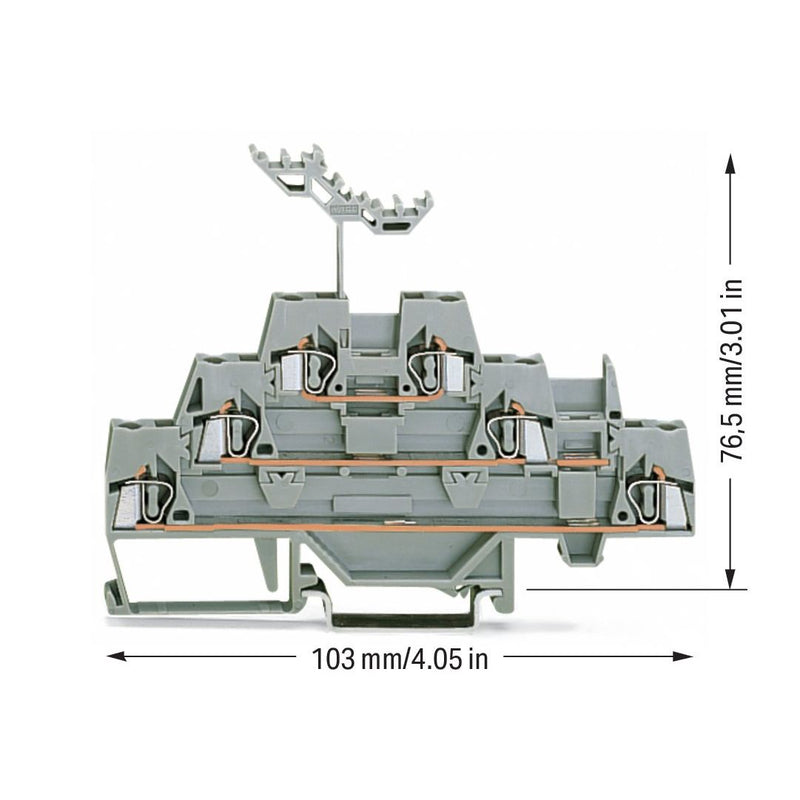

Breite	5 mm
Höhe	103 mm
Tiefe	76,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO Durchgangs-Reihenklemme 280-549
