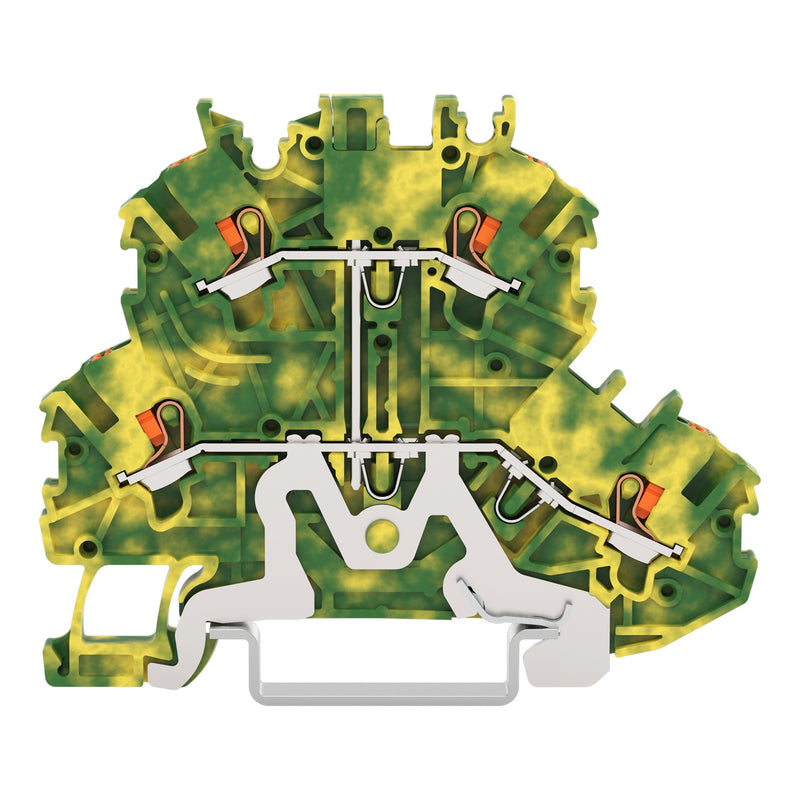

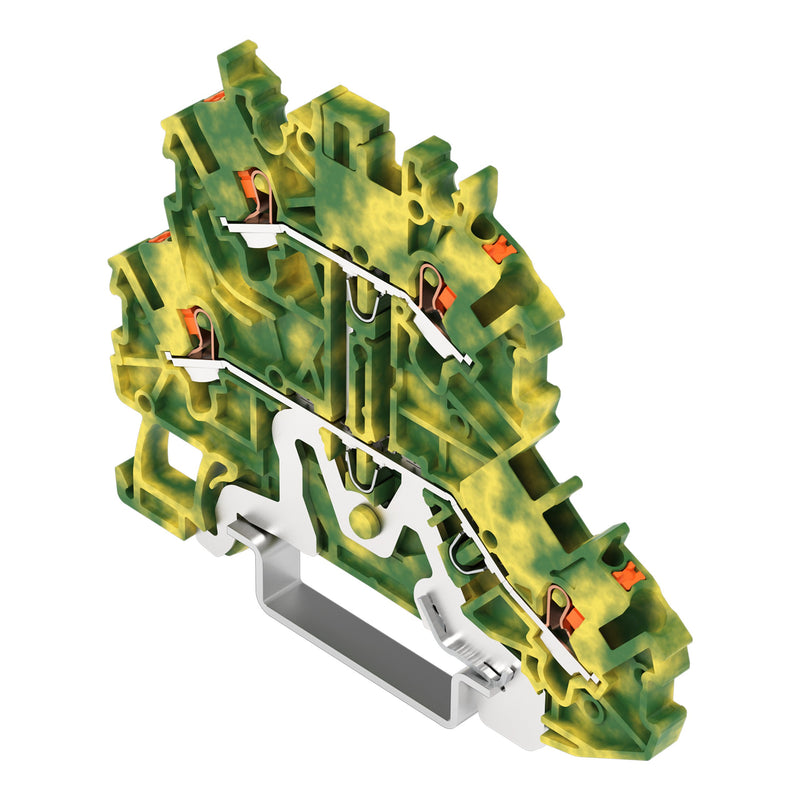

WAGO - Durchgangs-Reihenklemme Doppelstockklemme Drücker 2200-2207 Durchgangsklemme − 50 Stück

Doppelstockklemme
Schutzleiter-/Durchgangsklemme
mit Drücker
1 mm²
PE
ohne Beschriftungsträger
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grün-gelb

Doppelstockklemme Serie 2200, grün-gelb

Die Doppelstockklemme mit der Artikelnummer 2200-2207 ermöglicht eine ordentliche Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	3,5 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Doppelstockklemme Drücker 2200-2207 Durchgangsklemme
