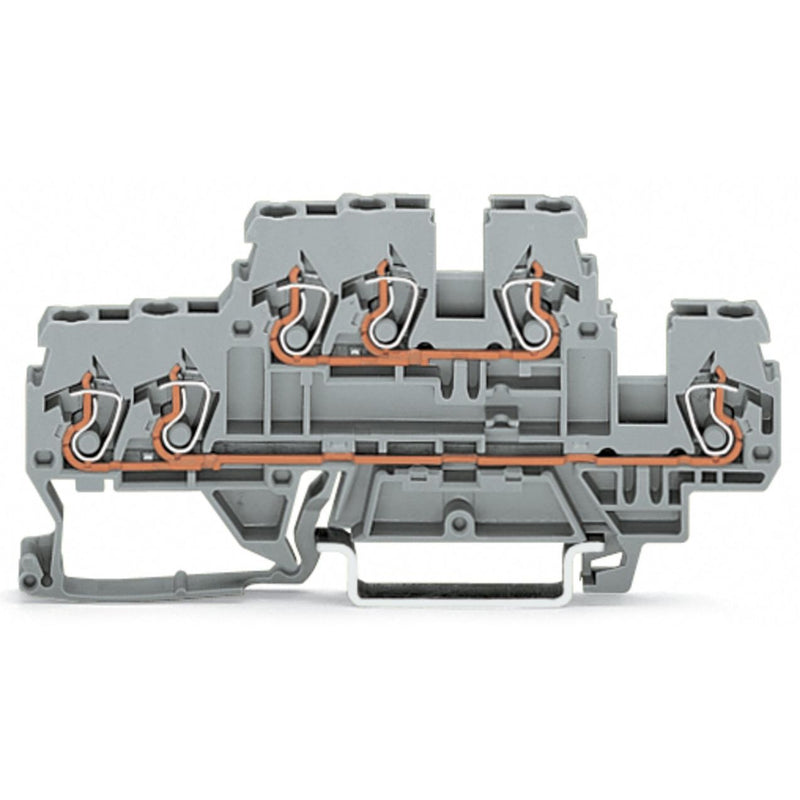

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 870-533 0,08-2,5/4qmm gr L/N − 50 Stück

3-Leiter-Doppelstockklemme
Durchgangs-/Durchgangsklemme
L/N
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 870 mit CAGE CLAMP®

Bei dieser Doppelstockklemme (Artikelnummer 870-533) ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 6 bis 7 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	91 mm
Tiefe	40 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Doppelstockklemme 870-533 0,08-2,5/4qmm gr L/N
