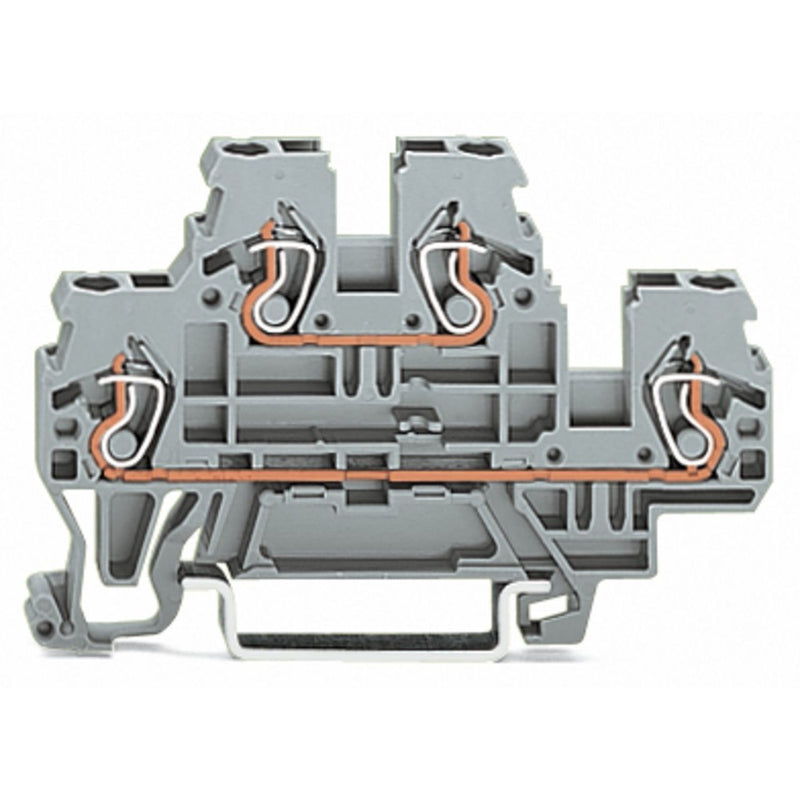

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 870-503 0,08-2,5/4qmm gr L/N − 50 Stück

Doppelstockklemme
Durchgangs-/Durchgangsklemme
L/N
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 870, grau

Bei dieser Doppelstockklemme mit der Artikelnummer 870-503 ist eine ordentliche Elektroinstallation der Fokus. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	70 mm
Tiefe	40 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Doppelstockklemme 870-503 0,08-2,5/4qmm gr L/N
