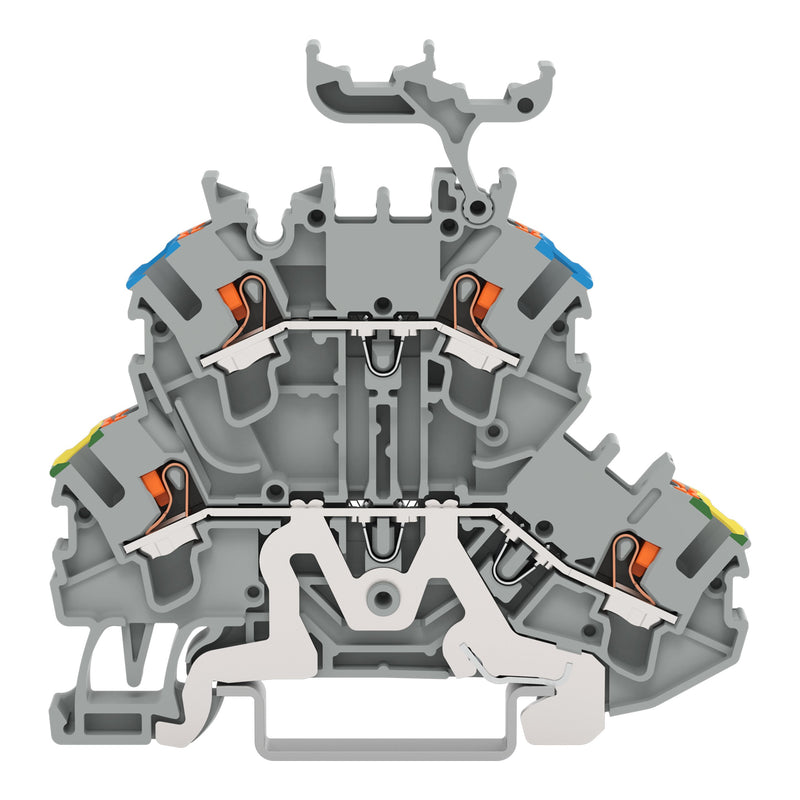

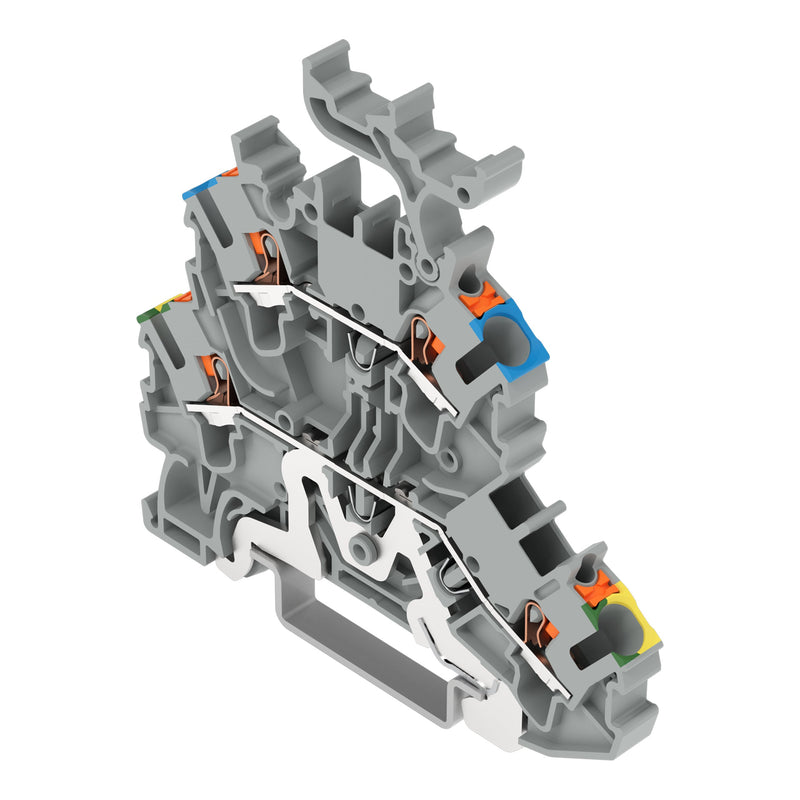

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 2202-2247 Drücker,grau − 50 Stück

Doppelstockklemme
Schutzleiter-/Durchgangsklemme
mit Drücker
2,5 mm²
PE/N
für Anwendungen Ex e II geeignet
mit Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 2202 mit Drücker

Bei dieser Doppelstockklemme (Artikelnummer 2202-2247) ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktionen Schutzleiterklemme sowie Durchgangsklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

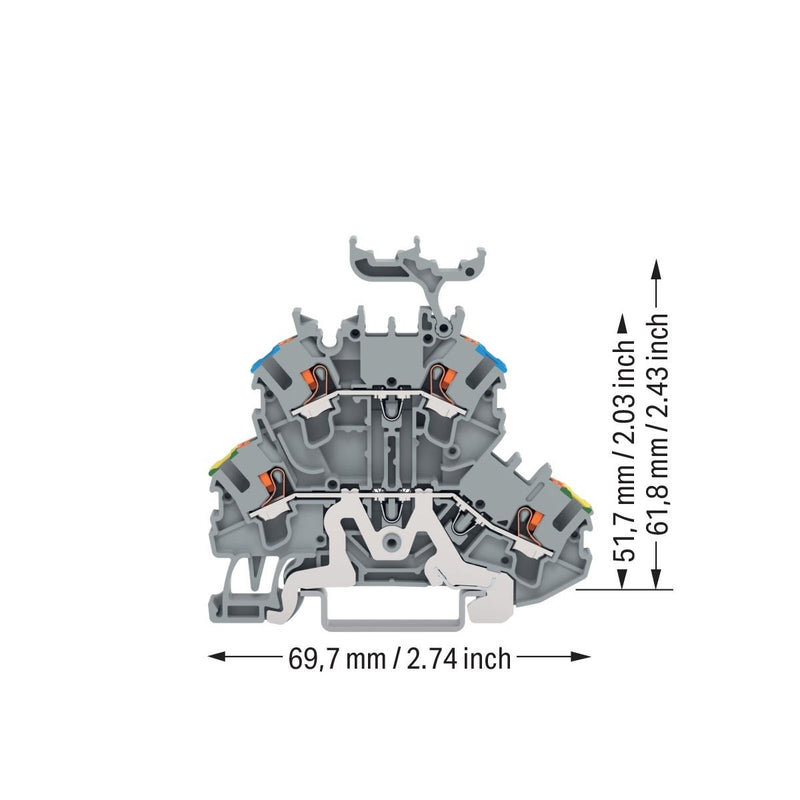

Breite	5,2 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme Doppelstockklemme 2202-2247 Drücker,grau
