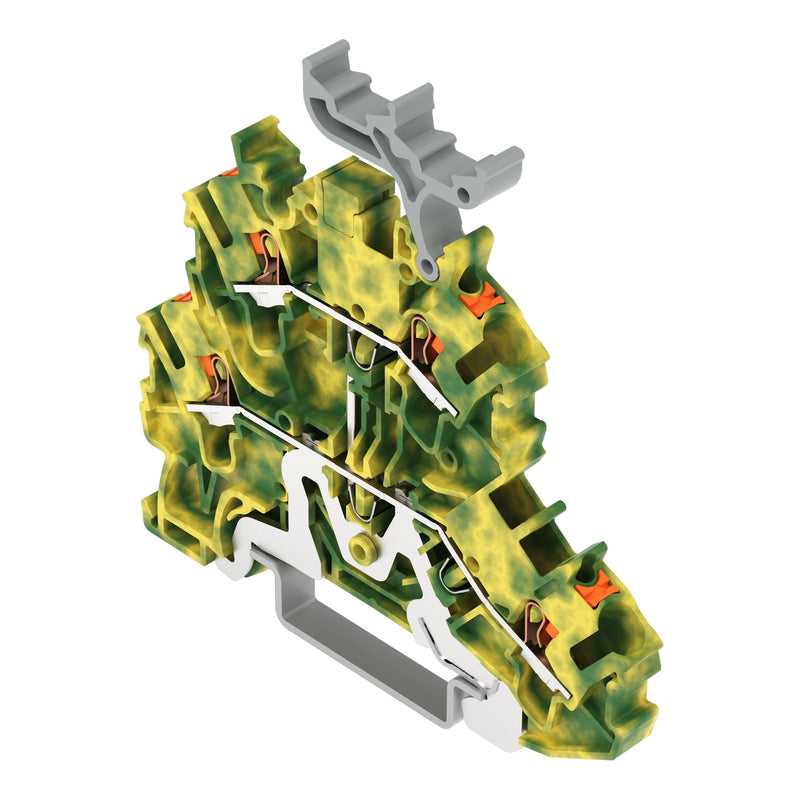

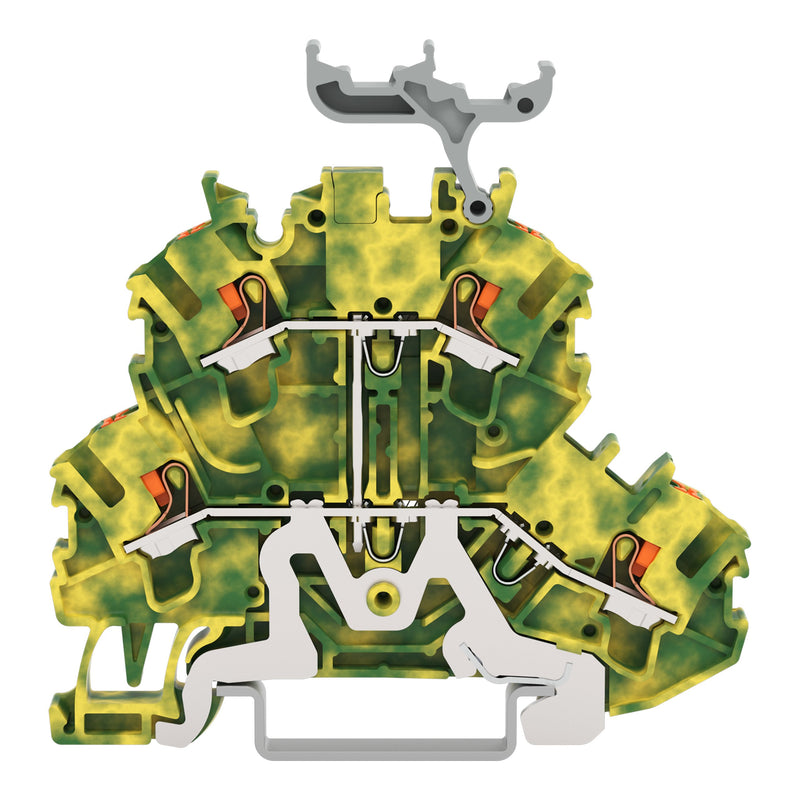

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 2202-2237 Drücker,grün-gelb − 50 Stück

Doppelstockklemme
4-Leiter-Schutzleiterklemme
mit Drücker
2,5 mm²
PE
für Anwendungen Ex e II geeignet
mit Beschriftungsträger
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

Doppelstockklemme Serie 2202 mit Drücker

Die Doppelstockklemme mit der Artikelnummer 2202-2237 ermöglicht eine fehlerfreie Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

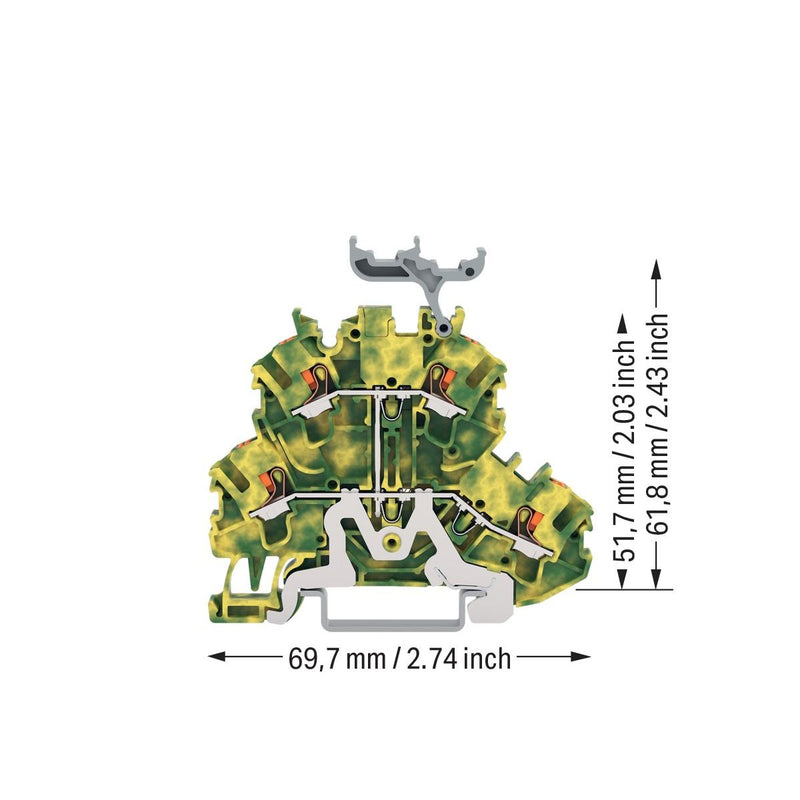

Breite	5,2 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
50 x Stück Doppelstockklemmen
