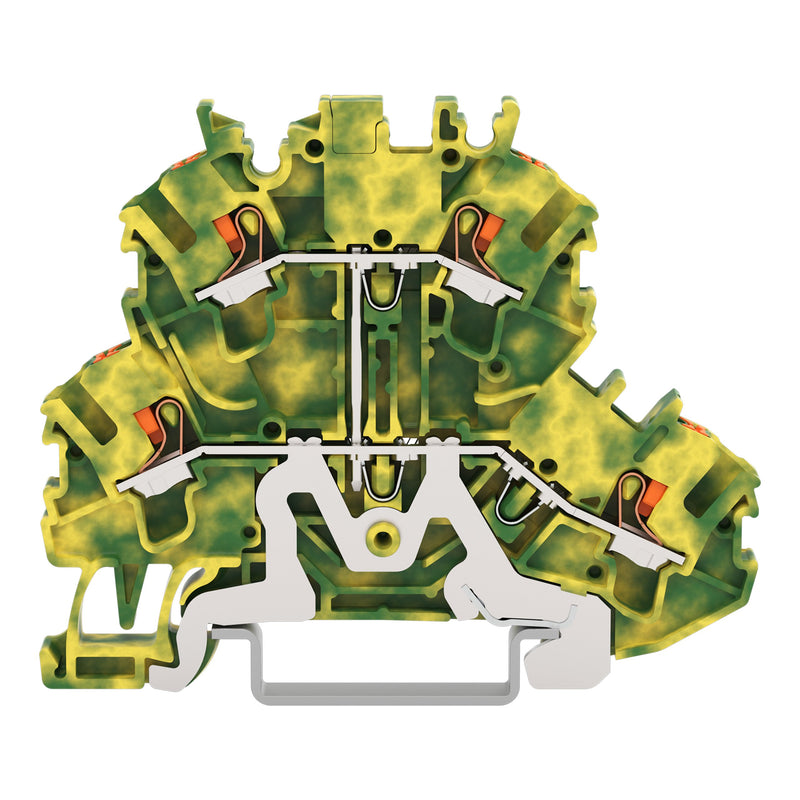

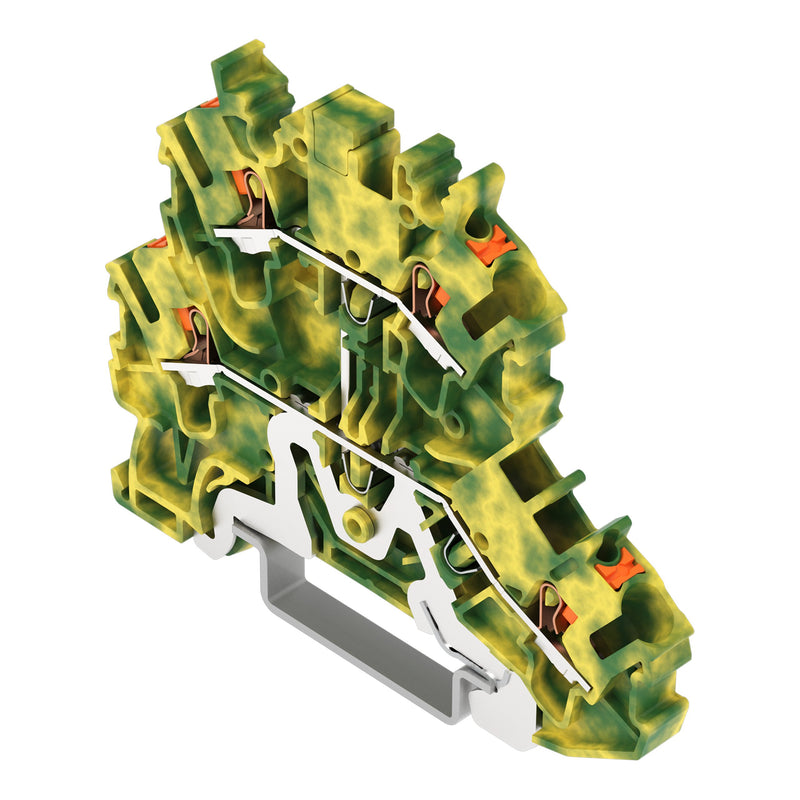

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 2202-2207 Drücker,grün-gelb − 50 Stück

Doppelstockklemme
4-Leiter-Schutzleiterklemme
mit Drücker
2,5 mm²
PE
für Anwendungen Ex e II geeignet
ohne Beschriftungsträger
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

Doppelstockklemme Serie 2202 mit Drücker

Die Doppelstockklemme mit der Artikelnummer 2202-2207 schafft eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

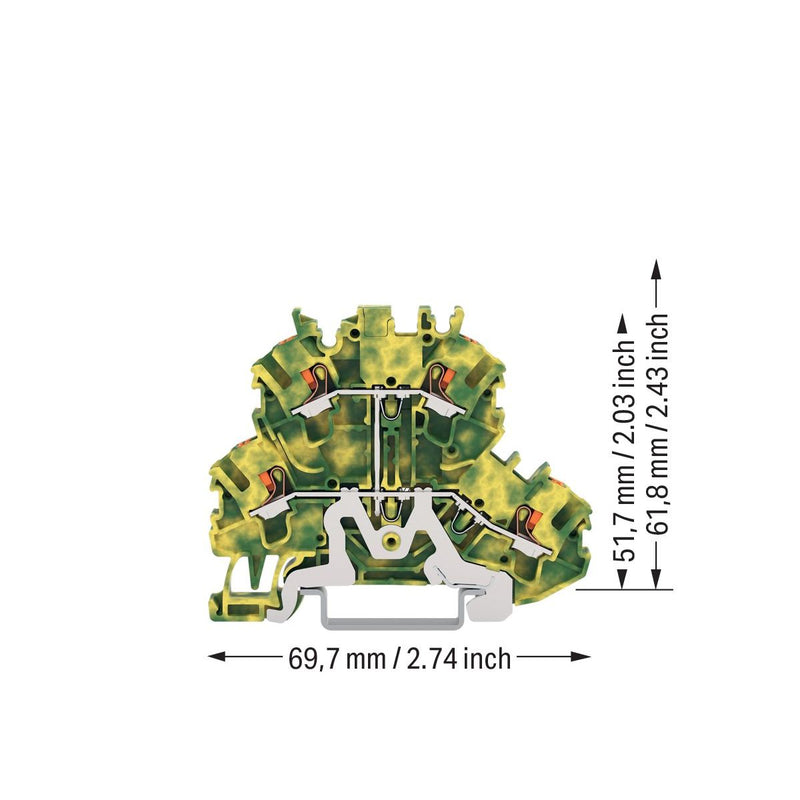

Breite	5,2 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
50 x Stück Durchgangs-Reihenklemme Doppelstockklemme 2202-2207
