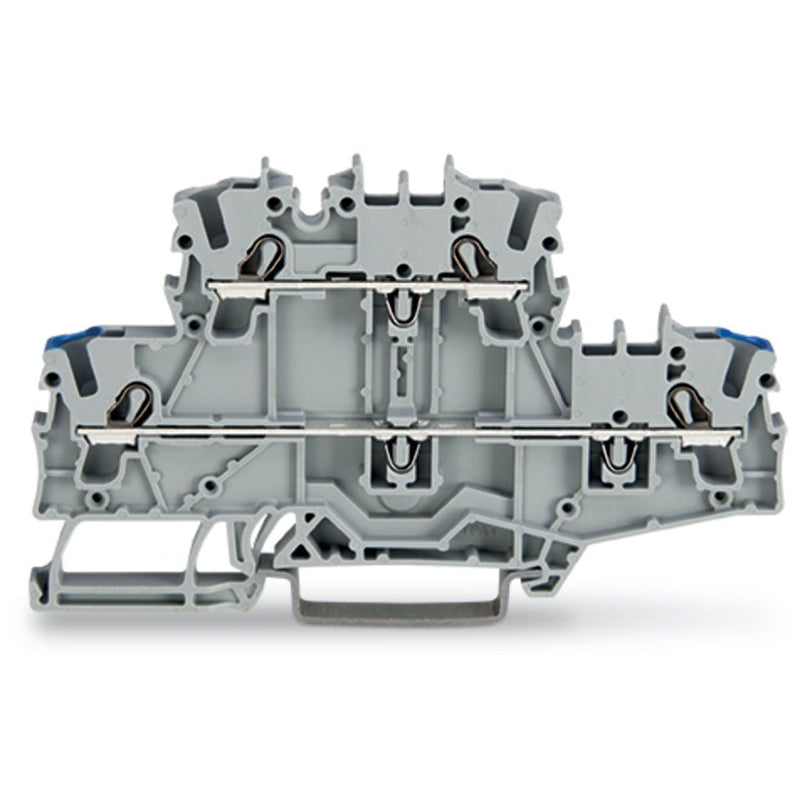

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 2002-2702 N/L,grau − 50 Stück

Doppelstockklemme
Durchgangs-/Durchgangsklemme
N/L
ohne Beschriftungsträger
für Anwendungen Ex e II geeignet
Leitereinführung EG, blau bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 2002 mit Push-in CAGE CLAMP®

Bei dieser Doppelstockklemme (Artikelnummer 2002-2702) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich diese Doppelstockklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

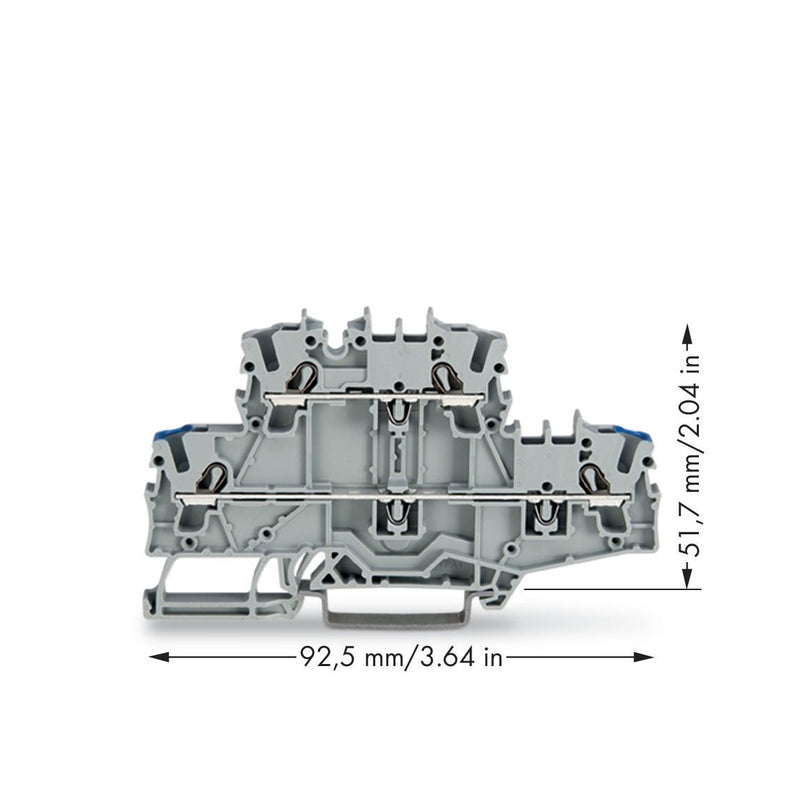

Breite	5,2 mm
Höhe	92,5 mm
Tiefe	51,7 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Stück Durchgangs-Reihenklemme Doppelstockklemme 2002-2702 N/L, grau
