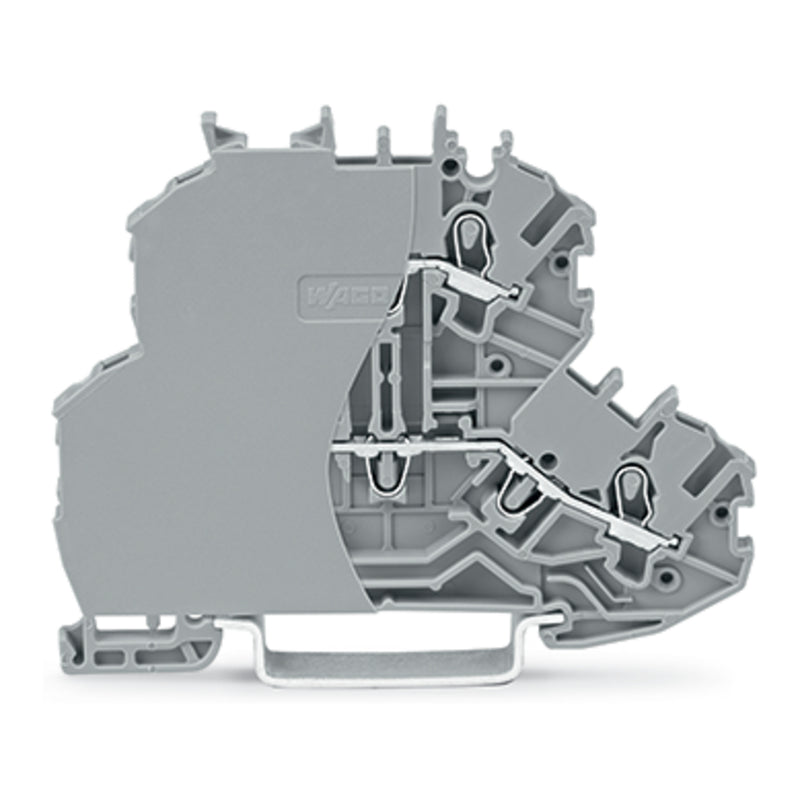

WAGO - Durchgangs-Reihenklemme Doppelstockklemme 2000-2203/099-000 Abschlussplatte,grau − 50 Stück

Doppelstockklemme
Durchgangs-/Durchgangsklemme
mit Abschlussplatte
L/N
ohne Beschriftungsträger
Leitereinführung OG, blau bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grau

Doppelstockklemme Serie 2000 mit Betätigungswerkzeug

Die Doppelstockklemme (Artikelnummer 2000-2203/099-000) ermöglicht eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 9 bis 11 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Doppelstockklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	4,2 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Stück Doppelstockklemme
