WAGO - Durchgangs-Reihenklemme Doppelstock-Basisklemme 870-108 2-Leiter/2-Pin − 50 Stück

2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Durchgangsklemme
2,5 mm²
L
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grau

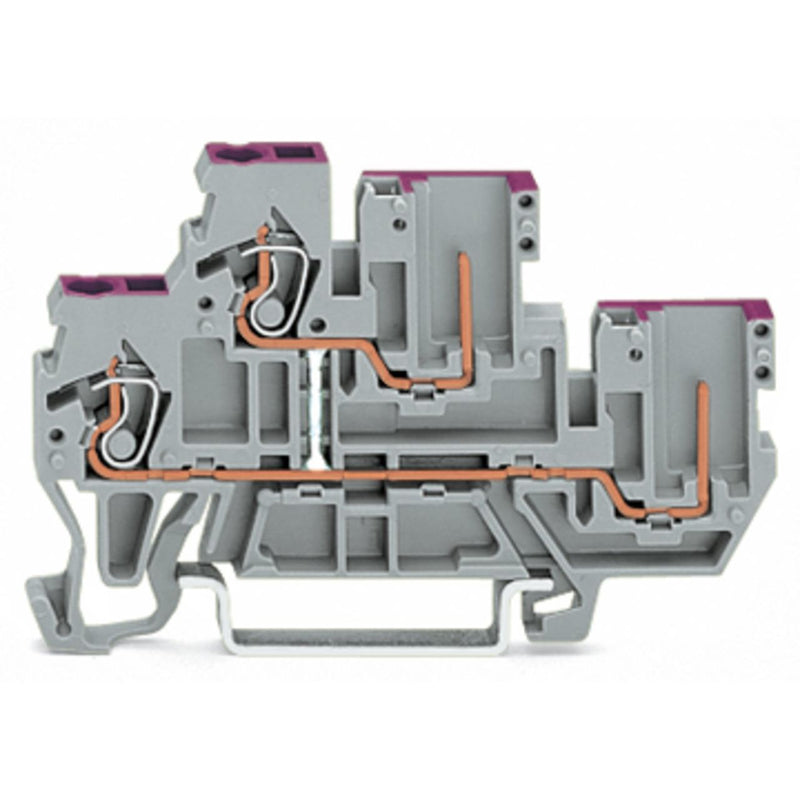

Doppelstockklemme Serie 870 mit CAGE CLAMP®

Die Doppelstockklemme mit der Artikelnummer 870-108 verspricht eine saubere ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

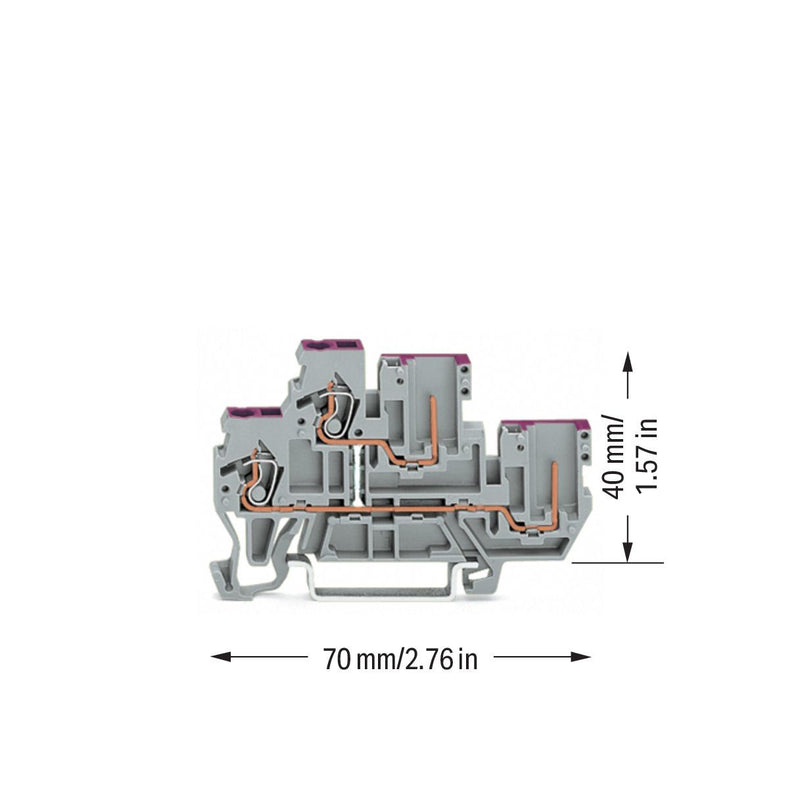

Breite	5 mm
Höhe	70 mm
Tiefe	40 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	ja

Lieferumfang:
50 x Stück WAGO 870-108 Doppelstock-Basisklemmen
