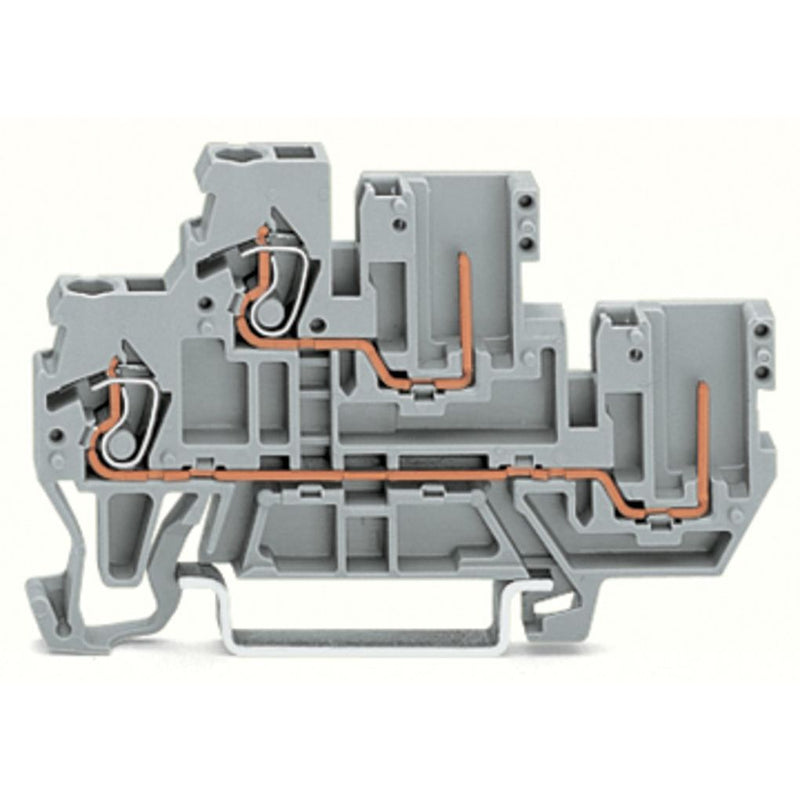

WAGO - Durchgangs-Reihenklemme Doppelstock-Basisklemme 870-101 1-Leiter/1-Pin − 50 Stück

1-Leiter/1-Pin-Doppelstock-Basisklemme
Durchgangs-/Durchgangsklemme
2,5 mm²
L/L
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 870 mit CAGE CLAMP®

Die Doppelstockklemme hat die Artikelnummer 870-101 und ermöglicht eine saubere ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	70 mm
Tiefe	40 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Stück WAGO Durchgangs-Reihenklemme 870-101
