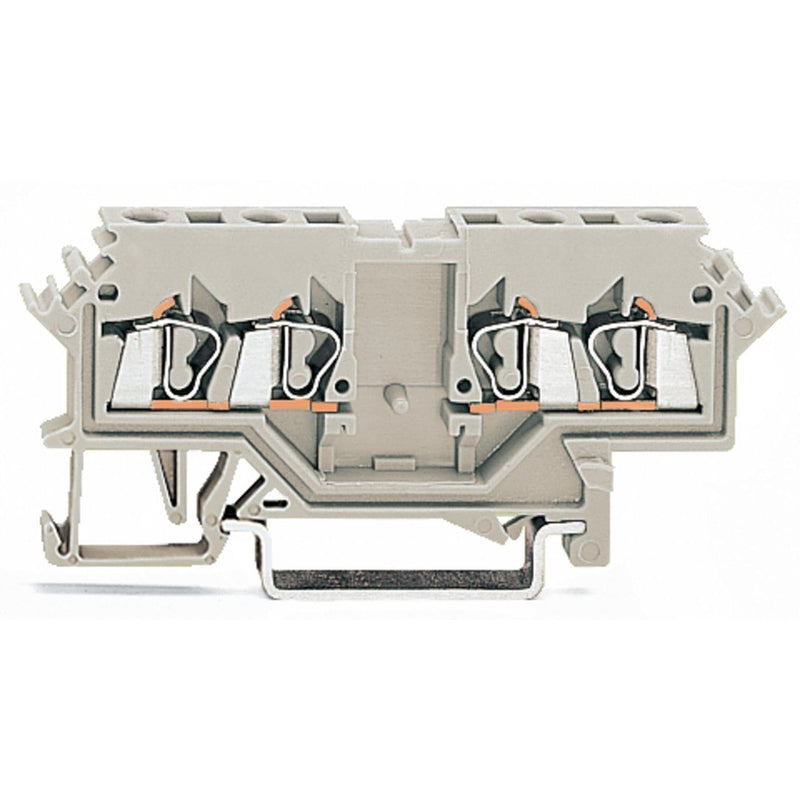

WAGO - Durchgangs-Reihenklemme Doppeldurchgangsklemme 280-989 Ex e II geeignet − 100 Stück

Doppeldurchgangsklemme
2,5 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
lichtgrau

Doppeldurchgangsklemme Serie 280, lichtgrau

Bei Doppeldurchgangsklemme (Artikelnummer 280-989) ist eine saubere Elektroinstallation das Hauptaugenmerk. Doppeldurchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei Doppeldurchgangsklemmen sind zwei potentialfremde Stromschienen platzsparend in einer Ebene untergebracht. Jede Klemmenseite ermöglicht die separate Durchgangsverdrahtung jeweils eines Potentials. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist Doppeldurchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..2,5 mm²
Bemessungsstrom In	22 A
Bemessungsspannung	550 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

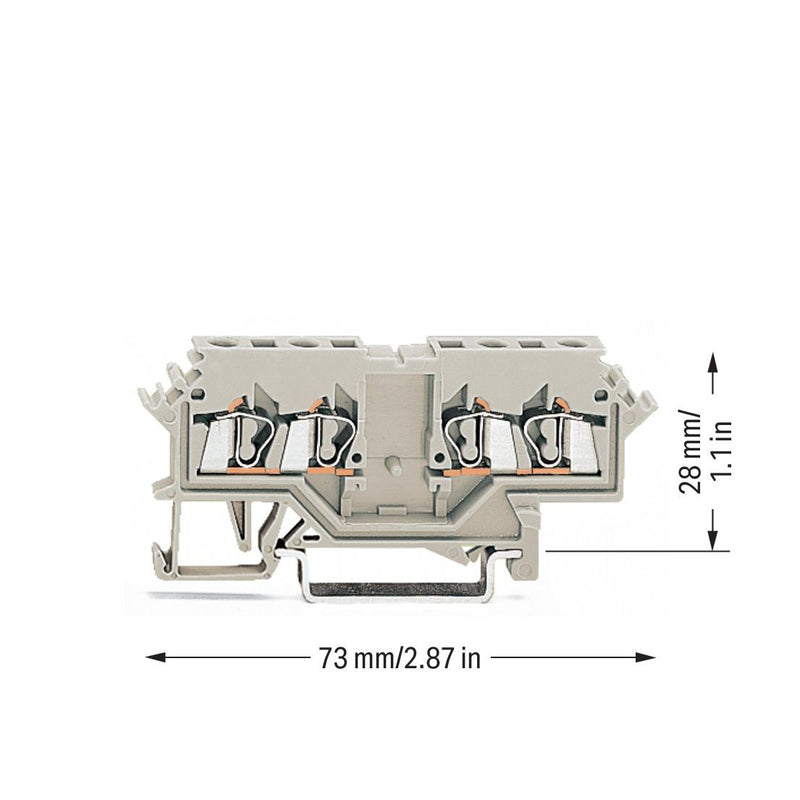

Breite	5 mm
Höhe	73 mm
Tiefe	28 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Doppeldurchgangsklemme

Keine Downloads vorhanden.
