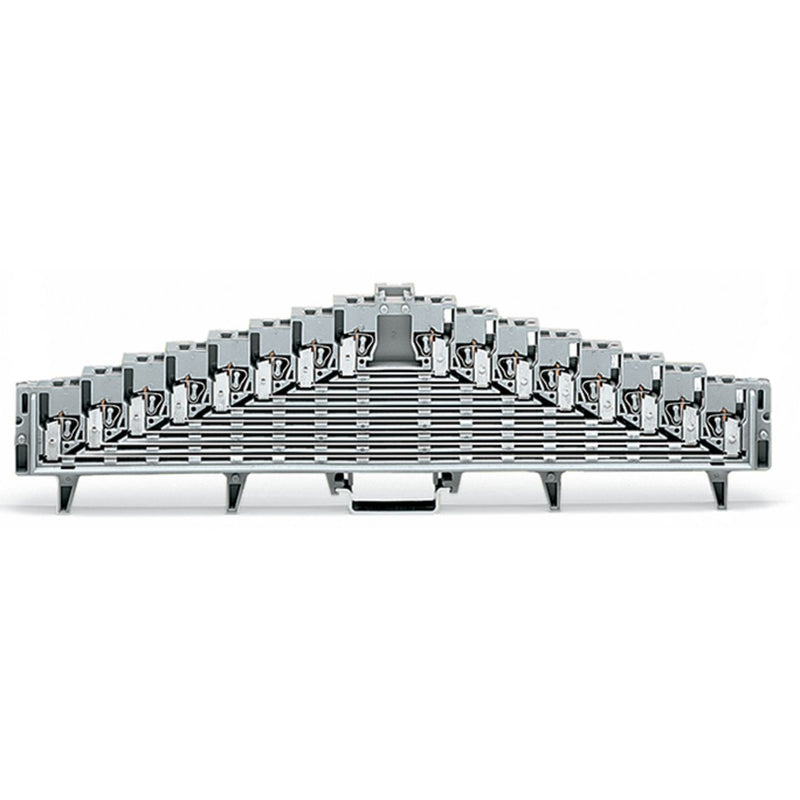

WAGO - Durchgangs-Reihenklemme 8-Etagen-Rangierklemme 727-124/002-000 blau − 25 Stück

8-Etagen-Rangierklemme
ohne Rasthaken
ein Potential je Ebene
mit Prüföffnung Ø 2,3 mm
Aufdruck: a-b-c-d-e-f-g-h--h-g-f-e-d-c-b-a
für Tragschiene 35 x 7,5
1,5 mm²
blau

Rangierklemme Serie 727 mit CAGE CLAMP®

Die Rangierklemme hat die Artikelnummer 727-124/002-000 und bietet eine reibungslose Elektroinstallation. Bei dieser Rangierklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 10 mm  erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Rangierklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	8
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	226 mm
Tiefe	58,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
25 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 8-Etagen-Rangierklemme 727-124/002-000 blau
