4-Leiter/4-Pin-Doppelstock-Basisklemme
4-Leiter/4-Pin-Durchgangsklemme
2,5 mm²
L
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grau

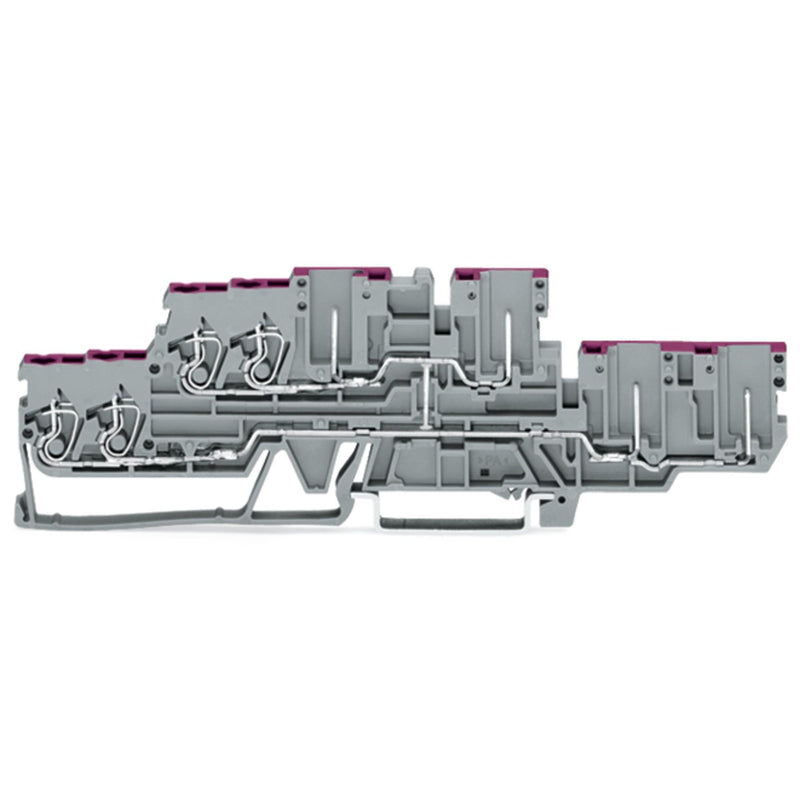

Doppelstockklemme Serie 870 mit CAGE CLAMP®
Die Doppelstockklemme mit der Artikelnummer 870-138 bietet eine reibungslose Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
2 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

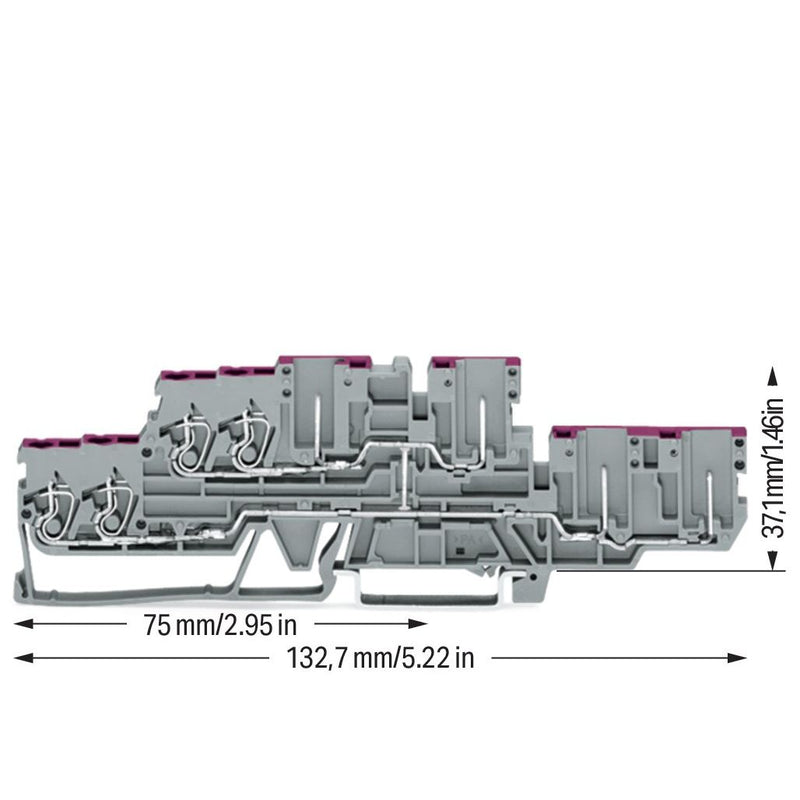

| Breite |
5 mm |
| Höhe |
132,7 mm |
| Tiefe |
37,1 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Etagen intern gebrückt |
ja |
Lieferumfang:
40 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 4-Leiter4PinDoppelstockkl. 870-138 2,5 mm²,grau
