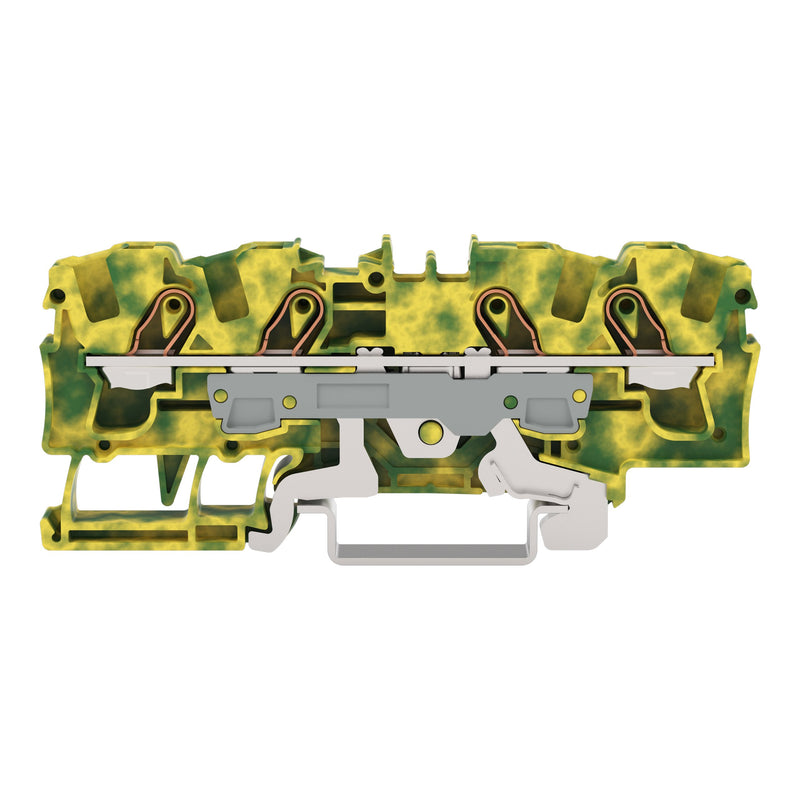

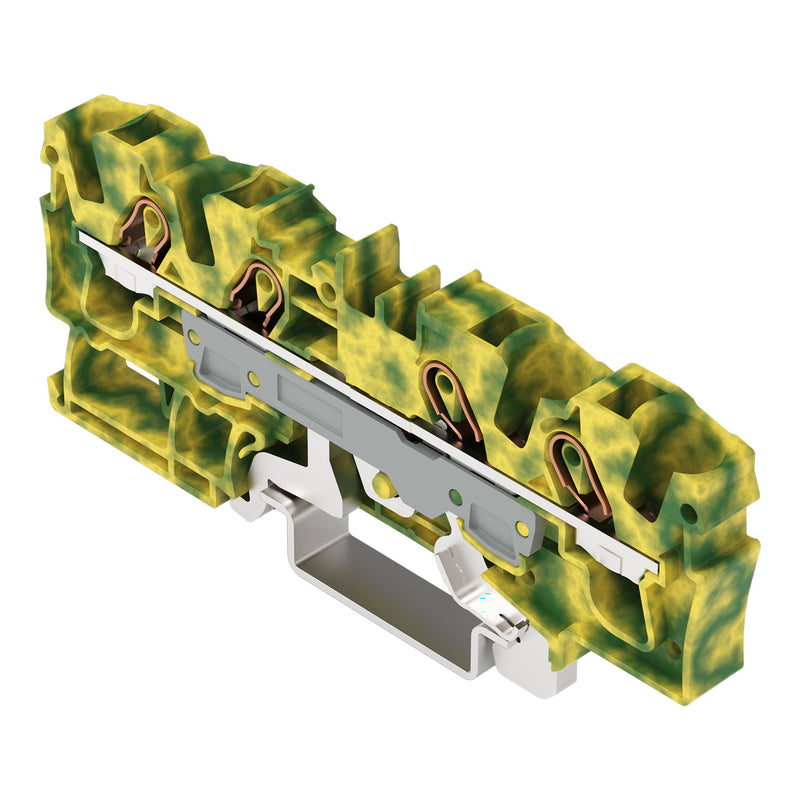

WAGO - Durchgangs-Reihenklemme 4-Leiter-Schutzleiterklem. 2006-1407 6qmm, grün-gelb − 25 Stück

4-Leiter-Schutzleiterklemme
6 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grün-gelb

Schutzleiterklemme Serie 2006, grün-gelb

Die Schutzleiterklemme mit der Artikelnummer 2006-1407 ermöglicht einen einfachen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Schutzleiterklemme Abisolierlängen von 13 bis 15 mm  benötigt. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (7,5 x 89,3 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 10 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

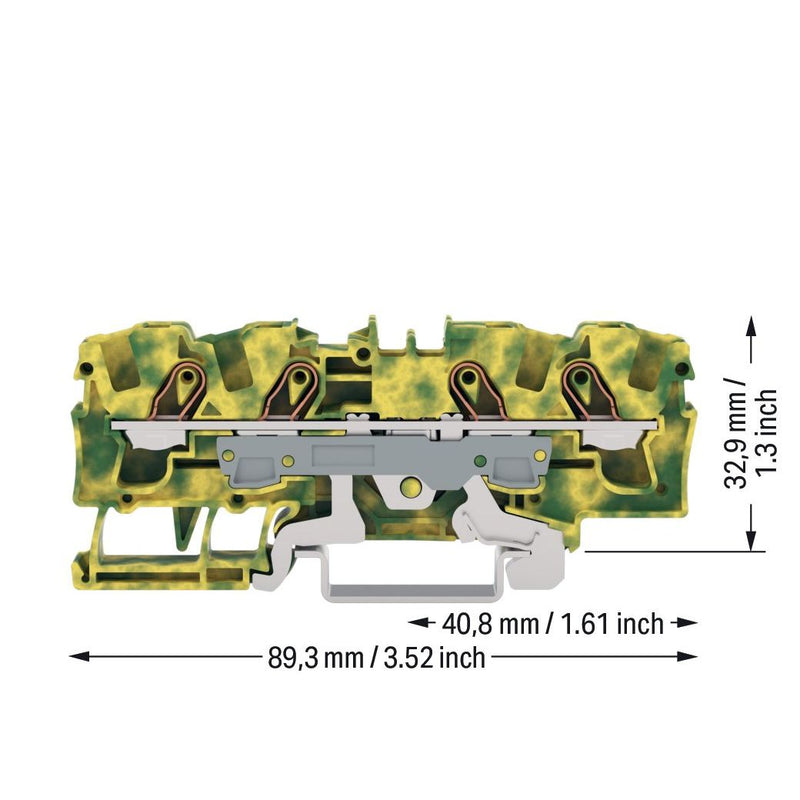

Breite	7,5 mm
Höhe	73,3 mm
Tiefe	32,9 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	grün/gelb
Etagen intern gebrückt	nein

Lieferumfang:
25 x Stück WAGO 2006-1407 Durchgangs-Reihenklemme
